Flight Testing for Aerodynamic Optimization

In de wereld van luchtvaarttechniek is de zoektocht naar perfectie een constante. Aerodynamische optimalisatie vormt de kern van deze zoektocht, met als doel weerstand te verminderen, efficiëntie te verhogen en prestaties te maximaliseren. Hoewel geavanceerde windtunnels en computational fluid dynamics (CFD) simulaties onmisbare tools zijn, bieden ze een gecontroleerde, zij het onvolmaakte, weergave van de werkelijkheid. Het echte, ongrijpbare gedrag van een vliegtuig openbaart zich pas volledig in zijn natuurlijke element: de vrije lucht.

Vluchttesten vormen daarom het definitieve en onvervangbare stadium in het optimalisatieproces. Hier worden theoretische modellen en tunneldata geconfronteerd met de complexe, dynamische omstandigheden van de werkelijke atmosfeer. Elk detail – van de subtiele interactie van luchtstromen over aangepaste vleugeluiteinden tot het gedrag van nieuwe coatingmaterialen onder wisselende temperaturen en druk – wordt onderworpen aan een meedogenloze praktijkproef. De data die tijdens deze vluchten wordt verzameld, is van een onschatbare, directe kwaliteit.

Dit artikel onderzoekt de kritieke rol van vluchttesten als het sluitstuk van aerodynamische optimalisatie. We belichten de gespecialiseerde instrumentatie, de methodologie voor het isoleren van specifieke variabelen midden in de vlucht en de integratie van real-world vluchtdata met eerdere modellen. Het traject van geplande testmanoeuvres tot de analyse die leidt tot definitieve, prestatieverhogende aanpassingen aan het ontwerp, wordt helder uiteengezet.

Instrumentatie en meetsystemen voor vluchttesten

De kern van elke succesvolle vluchttestcampagne voor aerodynamische optimalisatie ligt in het vermogen om nauwkeurige en betrouwbare data te verzamelen onder reële vliegomstandigheden. De instrumentatie vormt het zenuwstelsel van het testvliegtuig en bestaat uit drie primaire subsystemen: sensoren, datatransmissie en registratie.

Een uitgebreid netwerk van druksensoren is fundamenteel. Honderden druktaps, strategisch geplaatst op vleugels, staartvlakken en romp, meten de drukverdeling. Deze data wordt direct omgezet in lift- en weerstandscoëfficiënten, en onthult details over grenslaagafscheiding en stromingspatronen. Nauwkeurige instelhoekmetingen (AOA) en zijsliphoekmetingen (AOS) zijn kritiek voor het kalibreren van aerodynamische modellen.

Voor krachtenmeting wordt vaak een geïnstrumenteerd testroer of een speciale proefvleugel gebruikt, uitgerust met rekstrookjes (strain gauges). Deze meten de werkelijke aerodynamische krachten die op het oppervlak werken, onafhankelijk van berekeningen uit drukken. Inertiale meetsystemen (IMU) en GPS leveren essentiële data over positie, hoogte, snelheid, versnellingen en hoeksnelheden, nodig om de vliegcondities precies te bepalen.

De transmissie van data gebeurt via een geavanceerd boordnetwerk, vaak gebaseerd op Ethernet of gespecialiseerde protocollen zoals PCM (Pulse Code Modulation). Tijdens de vlucht worden alle kanalen gesynchroniseerd en verzameld door een centrale data-acquisitie-eenheid. Data wordt gelijktijdig opgeslagen in robuuste boordrecorders en vaak real-time naar een grondstation gezonden voor directe monitoring door ingenieurs.

Moderne systemen integreren ook optische technieken, zoals Particle Image Velocimetry (PIV) op vliegtuigen, die niet-invasief snelheidsvelden rond testonderdelen in beeld brengen. Thermografische camera's visualiseren overgangspunten van laminaire naar turbulente stroming. De integratie en kalibratie van al deze systemen, vóór de eerste testvlucht, is een kritieke fase om de data-integriteit te garanderen die nodig is voor valide aerodynamische optimalisatie.

Analyse van vluchtgegevens en validatie van modellen

De kern van aerodynamische optimalisatie via vluchttesten ligt in de transformatie van ruwe meetgegevens naar betrouwbare inzichten. Deze fase begint met een grondige data-reductie en synchronisatie. Tijdseries van druksensoren, inertiaalmeeteenheden (IMU), luchtgegevenssystemen en positiebepalingssystemen (zoals DGPS) worden op een gemeenschappelijke tijdschaal gebracht en gecorrigeerd voor instrumentfouten, vertragingen en omgevingsinvloeden zoals temperatuur.

Vervolgens worden specifieke aerodynamische parameters geëxtraheerd. Sleutelvariabelen zoals de ware liftcoëfficiënt (C_L), weerstandscoëfficiënt (C_D) en momentcoëfficiënt (C_m) worden berekend uit de gemeten krachten, momenten en vluchtcondities. Statistische technieken worden toegepast om herhaalde manoeuvres, zoals gecontroleerde pull-ups of zijslip-testen, samen te voegen tot gemiddelde waarden met bijbehorende onzekerheidsmarges, waardoor het signaal-ruisverhouding aanzienlijk verbetert.

Deze verwerkte vluchtgegevens vormen de ultieme toetssteen voor de validatie van aerodynamische modellen. De resultaten worden direct vergeleken met voorspellingen uit computervloeistofdynamica (CFD)-simulaties en windtunnelmodellen. Discrepanties, vaak zichtbaar in niet-lineaire regimes zoals bij hoge aanvalshoeken of tijdens overgang van laminaire naar turbulente stroming, worden gedocumenteerd en geanalyseerd.

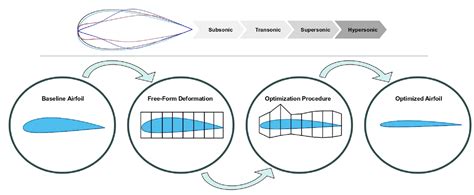

Validatie is geen binair pass/fail-proces, maar een iteratieve dialoog tussen model en werkelijkheid. Systematische afwijkingen leiden tot verfijningen in het computermodel, bijvoorbeeld in de modellering van grenslagen of de invloed van oppervlakteruwheid. Een succesvol gevalideerd model vertoont een consistente voorspellende nauwkeurigheid over het gehele geteste vluchtbereik en wordt een onmisbaar instrument voor het voorspellen van prestaties van toekomstige configuratiewijzigingen, zoals geoptimaliseerde winglets of aangepaste profielvormen.

De eindoutput is een geverifieerd aerodynamisch model met gekwantificeerde betrouwbaarheidsgrenzen. Dit stelt ingenieurs in staat om met vertrouwen verdere optimalisaties door te voeren in een virtuele omgeving, waardoor het aantal dure en risicovolle vluchttesten voor elk ontwerpiteratie aanzienlijk wordt teruggebracht. Zo sluit de cirkel van aerodynamische optimalisatie: van model, naar vluchttest, naar gevalideerd en verbeterd model.
