How Airspeed Indicators Work

Voor een piloot is de kennis van de luchtsnelheid niet slechts een handig gegeven; het is een fundamentele parameter voor veiligheid en prestaties. In tegenstelling tot een auto op een weg, heeft een vliegtuig geen vast referentiepunt. De snelheid die telt, is de snelheid ten opzichte van de omringende luchtmassa. Het instrument dat deze cruciale informatie levert, is de snelheidsmeter, of airspeed indicator (ASI), een van de kerninstrumenten op het dashboard.

De werking berust op een eenvoudig maar elegant mechanisch principe: het meten van het verschil tussen twee drukken. Het instrument is aangesloten op het pitot-statisch systeem van het vliegtuig. De pitotbuis, vaak onder de vleugel of aan de neus gemonteerd, vangt de totale druk (stuwdruk), de combinatie van de dynamische druk van de invallende lucht en de statische omgevingsdruk. Tegelijkertijd meet de statische poort, geplaatst op een locatie met minimale luchtverstoring, alleen de omgevings- of statische druk.

Deze twee drukken worden via aparte leidingen naar de afgesloten behuizing van de snelheidsmeter gevoerd. Binnenin zit een gevoelig aneroïde element, een klein, flexibel membraandoosje. De stuwdruk uit de pitotbuis wordt in het doosje zelf geleid, terwijl de statische druk de hermetisch afgesloten kast rond het doosje vult. Het resulterende drukverschil – de dynamische druk – doet het membraan uitzetten of krimpen.

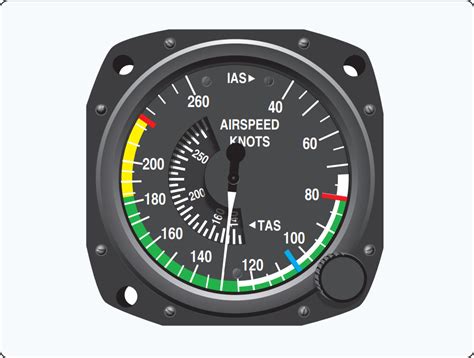

Deze mechanische beweging wordt via een systeem van hefbomen en tandwielen overgebracht naar de wijzer op de wijzerplaat. Hoe groter het drukverschil door een hogere snelheid, des te verder de wijzer uitslaat. De schaal is gekalibreerd in knopen (zeemijlen per uur), maar toont vaak ook kleurcoderingen voor cruciale snelheidsbereiken, zoals de witte (bedieningsbereik), groene (normale bedrijfsbereik), gele (voorzichtigheidsbereik) en de rode lijn (nooit overschrijden).

Hoe Snelheidsmeters in Vliegtuigen Werken

De snelheidsmeter in een vliegtuig, ofwel de lucht snelheidsindicator (ASI), meet niet de snelheid over de grond, maar de luchtsnelheid. Dit instrument is essentieel voor veilige vluchtoperaties en werkt op basis van dynamische luchtdruk.

Het hart van het systeem is het pitot-statisch systeem. Dit bestaat uit twee cruciale onderdelen: een pitotbuis en statische poorten. De pitotbuis, vaak zichtbaar aan de buitenkant van de vleugel of romp, is naar voren gericht en vangt de inkomende lucht direct op. Deze opgevangen druk wordt ramluchtdruk of totale druk genoemd.

De statische poorten, kleine gaatjes aan de zijkant van de romp, meten de omgevingsluchtdruk, ook wel statische druk genoemd. Deze druk is gelijk aan de druk van de onverstoorde atmosfeer rond het vliegtuig.

De lucht snelheidsindicator in de cockpit is een mechanisch instrument dat deze twee drukken vergelijkt. Het bevat een gevoelige aneroid capsule. De ramluchtdruk uit de pitotbuis wordt aangesloten op de binnenkant van deze capsule. De statische druk uit de poorten wordt aangesloten op de behuizing rond de capsule.

Het drukverschil tussen de totale druk en de statische druk is de dynamische druk, ofwel stuwdruk. Deze stuwdruk wordt uitsluitend veroorzaakt door de voorwaartse beweging van het vliegtuig door de lucht. Hoe hoger de snelheid, hoe groter het drukverschil.

Dit verschil zorgt ervoor dat de capsule uitzet of krimpt. Deze mechanische beweging wordt via een systeem van hefbomen en veren overgebracht naar de wijzer op de instrumentenschaal. De wijzer geeft zo de aangegeven luchtsnelheid (IAS) aan in knopen of mijlen per uur.

Het is belangrijk te begrijpen dat deze aangegeven snelheid kan afwijken van de werkelijke luchtsnelheid (TAS) en de grondsnelheid (GS). Dichtheid, temperatuur en instrumentfouten beïnvloeden de meting. Piloten gebruiken daarom correctietabellen of computersystemen om de IAS om te zetten naar TAS voor nauwkeurige navigatie.

De Bouw en Werking van het Pitot-statisch Systeem

Het hart van een snelheidsmeter in een vliegtuig is het pitot-statisch systeem. Dit systeem bestaat uit twee volledig gescheiden, maar essentiële componenten: de pitotbuis en de statische poorten.

De pitotbuis is een naar voren gerichte buis, meestal gemonteerd onder de vleugel of aan de romp. Zijn enige taak is het opvangen van de totale druk (ook wel stuwdruk of pitotdruk genoemd). Deze druk is de som van de statische luchtdruk en de dynamische druk die wordt veroorzaakt door de snelheid van het vliegtuig door de lucht. Hoe hoger de snelheid, hoe groter de dynamische component.

De statische poorten zijn kleine, zorgvuldig gepositioneerde openingen in de huid van het vliegtuig, typisch aan weerszijden van de romp. Deze poorten staan loodrecht op de luchtstroom en zijn ontworpen om de omringende statische luchtdruk waar te nemen, de atmosferische druk op de vlieghoogte, onaangetast door de snelheid van het vliegtuig.

Beide drukken worden via aparte leidingen naar de luchtsnelheidsindicator gevoerd. Binnenin dit instrument zit een gevoelige, hermetisch afgesloten aneroid capsule. De pitotdruk wordt aangesloten op de binnenkant van deze capsule. De statische druk wordt aangesloten op de behuizing van het instrument, buiten de capsule.

De werking berust op het verschil tussen deze twee drukken. De capsule zal uitzetten of samendrukken afhankelijk van het drukverschil tussen de totale pitotdruk binnenin en de statische druk erbuiten. Dit verschil is precies de dynamische druk. Een mechanische overbrenging zet deze beweging om in een draaiing van de wijzer op de snelheidsmeter, die de aangegeven snelheid (IAS) toont.

De nauwkeurigheid van het hele systeem is cruciaal. Een verstopping van de pitotbuis (door ijs, insecten of vuil) zal een onjuiste totale druk geven, terwijl een verstopte statische poort een foutieve referentiedruk veroorzaakt. Daarom bevatten veel vliegtuigen verwarmingselementen voor de pitotbuis en meerdere, redundante statische poorten.

Het Oplossen van Veelvoorkomende Problemen en Fouten

Een onjuiste snelheidsaanduiding kan gevaarlijke situaties veroorzaken. Het herkennen en oplossen van veelvoorkomende problemen is een essentiële vaardigheid.

Statische Poortverstopping: Dit is een kritiek defect. Als de statische poort(en) verstopt raken door ijs, insecten of vuil, kan de hoogtemeter bevriezen en de snelheidsaanduiding onbetrouwbaar worden. De indicator toont een hogere luchtsnelheid bij het klimmen en een lagere bij het dalen. Gebruik de alternatieve statische bron indien aanwezig. Voer altijd een voorstartcontrole van de statische poort uit.

Pitotbuisverstopping: Een verstopte pitotbuis (door ijs, vocht of insecten) is eveneens gevaarlijk. Bij een volledige blokkade gedraagt de indicator zich als een hoogtemeter: de snelheid neemt toe tijdens het klimmen en neemt af tijdens het dalen. Controleer de pitotbuiskap altijd vóór de vlucht. Indien ijsvorming wordt vermoed tijdens de vlucht, gebruik dan de pitotverwarming indien beschikbaar.

Leidinglekken: Lekken in de slangverbindingen tussen de pitotbuis, statisch systeem en de instrumenten veroorzaken fouten. Een lek in het pitotsysteem zorgt voor een geleidelijk afnemende snelheidsaanduiding. Een lek in het statische systeem beïnvloedt zowel de snelheidsmeter als de hoogtemeter en de variometer. Regelmatige visuele inspectie van de leidingen is noodzakelijk.

Instrumentfouten: Mechanische slijtage, beschadigde aneroïde capsules of problemen met de tandwieltjes kunnen leiden tot afwijkingen. Een trillende of stotende naald kan op intern falen duiden. Dergelijke instrumenten moeten door een gecertificeerde vakman worden gerepareerd en gekalibreerd.

Positiefout: Deze fout treedt op door een verkeerde installatiehoek van de pitotbuis of lokale luchtstromingen rond de vleugel of romp. Het resulteert in een constante afwijking bij alle snelheden. De exacte afwijking staat vermeld in het vlieghandboek van het vliegtuig en moet tijdens de vluchtplanning worden meegenomen.

Blokkade van Beide Systemen: Als zowel de pitotbuis als de statische poorten bevriezen, bevriest de snelheidsaanduiding op een constante waarde, ongeacht de werkelijke vliegsnelheid. Vertrouw in deze situatie op andere instrumenten (toerental, stand motor, hoek aanval) en voer onmiddellijk de noodprocedures uit voor ijsvorming.

Een grondige voorstartcontrole, bewustzijn van de omstandigheden die tot deze problemen leiden, en een goede training in het omgaan met instrumentuitval zijn de beste verdediging tegen fouten van de snelheidsmeter.
