How does an aircraft electrical system work?

Het elektrisch systeem is het levensader van een modern vliegtuig. In tegenstelling tot een auto, waar elektriciteit voornamelijk voor verlichting en ontsteking dient, is het in de luchtvaart een onmisbare krachtbron voor kritieke systemen. Zonder een betrouwbare stroomvoorziening vallen de primaire instrumenten, brandstofpompen, verlichting, ijsbestrijding en het volledige communicatie- en navigatiecomplex uit. De betrouwbaarheid en redundantie van dit netwerk zijn daarom van het allerhoogste belang voor de veiligheid van elke vlucht.

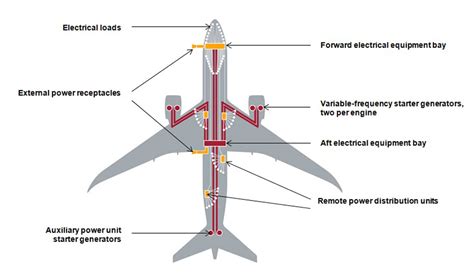

De kern van het systeem wordt gevormd door de wisselstroomgeneratoren, aangedreven door de motoren. Deze generatoren, vaak twee of meer per vliegtuig, produceren typisch 115 Volt wisselstroom bij een frequentie van 400 Hertz. Deze hoge frequentie zorgt voor lichtere en efficiëntere elektromotoren en transformatoren aan boord. De opgewekte stroom wordt gedistribueerd via een gedistribueerd bus-systeem, een netwerk van elektrische verdeelpunten dat de belasting verdeelt en isolatie van defecte secties mogelijk maakt.

Omdat veel essentiële systemen, zoals de avionica en verlichting, op gelijkstroom werken, zetten gelijkrichters of Transformer Rectifier Units (TRU's) een deel van de wisselstroom om naar 28 Volt gelijkstroom. Daarnaast zijn er noodstroombronnen voor het geval alle generatoren uitvallen. Deze omvatten batterijen, die direct gelijkstroom leveren, en een Ram Air Turbine (RAT) – een kleine propeller die bij uittreden in de luchtstroom een noodgenerator aandrijft om minimale systeemfunctionaliteit te behouden.
