How does autopilot actually work?

De term automatische piloot roept bij velen het beeld op van een vliegtuig dat volledig zelfstandig, zonder menselijke tussenkomst, zijn weg door de lucht vindt. De realiteit is echter complexer en fascinerender. Een moderne automatische piloot is geen enkele knop of mysterieuze zwarte doos, maar een geavanceerd besturingssysteem. Het is een integraal onderdeel van de vluchtmanagementsystemen, dat de piloot ondersteunt door routinematige taken over te nemen en zo de werklast te verminderen en de vluchtnauwkeurigheid te vergroten.

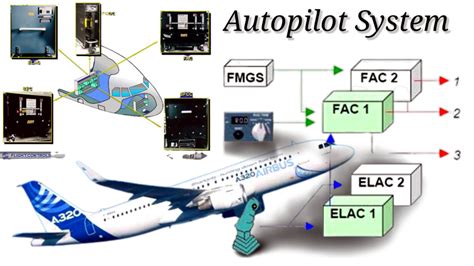

De kern van het systeem bestaat uit drie essentiële componenten: sensoren, computers en actuatoren. Een netwerk van sensoren – inclusief gyroscopen, versnellingsmeters, hoogtemeters, GPS-ontvangers en luchtgegevenscomputers – verzamelt continu real-time gegevens over de houding, positie, snelheid en richting van het vliegtuig. Deze stroom aan informatie wordt naar de vluchtcomputers gestuurd.

De computers, de 'hersenen' van het systeem, vergelijken deze actuele gegevens constant met de voorgeprogrammeerde vluchtparameters, zoals de gewenste hoogte, koers en snelheid. Wanneer er een afwijking wordt gedetecteerd – bijvoorbeeld een lichte daling onder de ingestelde hoogte – berekenen de computers de benodigde correctie. Deze instructie wordt vervolgens omgezet in een elektrisch signaal dat naar de actuatoren wordt gestuurd.

De actuatoren zijn elektromechanische apparaten die de daadwerkelijke beweging uitvoeren. Zij zetten het elektrische signaal om in fysieke kracht. Zij bedienen de servomotoren die zijn gekoppeld aan de roeren, hoogteroeren en rolroeren op de vleugels en staart van het vliegtuig. Op deze manier past het systeem, volledig geautomatiseerd, subtiel de stand van de stuurvlakken aan om het vliegtuig weer precies op het geplande traject te brengen, zonder dat de piloot handmatig hoeft in te grijpen.

Hoe werkt een automatische piloot eigenlijk?

Een automatische piloot is geen enkele magische knop, maar een complex systeem van sensoren, computers en actuatoren. Het kernprincipe is een continue feedbacklus: meten, vergelijken, corrigeren. Het systeem meet constant de actuele toestand van het vliegtuig, vergelijkt die met de gewenste toestand die de piloten of de vluchtplanning hebben ingevoerd, en stuurt vervolgens de stuurvlakken en motoren aan om eventuele verschillen te corrigeren.

De sensoren vormen de zintuigen van het systeem. Inertiale referentiesystemen (IRS) en gyroscopen meten de houding (rollen, stampen, gieren) en versnellingen. GPS en radionavigatiesystemen bepalen de positie en grondsnelheid. Pitotbuizen meten de luchtsnelheid, en hoogtemeters geven de vlieghoogte aan. Al deze gegevens stromen naar de centrale flight management computers.

De computers verwerken deze gegevensstroom met geavanceerde besturingsalgoritmen. Ze berekenen precies hoe de stuurvlakken (rolroeren, hoogteroeren en richtingsroer) en de stuwkracht van de motoren moeten worden aangestuurd om het vliegtuig stabiel te houden en de geprogrammeerde route, hoogte en snelheid te volgen. Dit gebeurt via elektrische of digitale signaal naar de actuatoren: hydraulische of elektromechanische servomotoren die de fysieke kracht leveren om de grote stuurvlakken te bewegen.

Moderne systemen, zoals de Airbus Fly-by-Wire of Boeing's autopiloot, integreren ook veiligheidslimieten in hun software. Zij voorkomen bijvoorbeeld dat het vliegtuig een te steile klimhoek maakt of over de kritieke aanvalshoek gaat, ongeacht wat de piloot of de autopiloot vraagt. De automatische piloot kan zo alle drie de assen besturen: de rol voor bochten, de stamping voor klimmen en dalen, en het gieren voor stabilisatie.

De piloten behouden altijd de ultieme controle. Zij selecteren de modi (zoals 'Heading Select', 'VNAV' voor verticale navigatie, of 'Approach' voor de nadering), bewaken het systeem en kunnen het op elk moment uitschakelen om handmatig verder te vliegen. De automatische piloot is dus een precisie-instrument dat de menselijke bemanning ondersteunt, maar niet vervangt.

Van sensoren tot een digitaal beeld: hoe 'ziet' het systeem de weg?

Een autonoom voertuig bouwt zijn begrip van de wereld niet op met twee ogen, maar met een uitgebreide suite van complementaire sensoren. Elk type sensor levert een eigen, gespecialiseerde bijdrage aan het digitale beeld.

Camera's vormen het visuele fundament. Meerdere camera's met verschillende brandpuntsafstanden vangen 2D-beelden op van de omgeving. Ze detecteren lane markings, verkeerslichten, verkeersborden, voetgangers en andere weggebruikers. Hun sterkte ligt in het interpreteren van visuele informatie, zoals de betekenis van een gestreken of onderbroken lijn.

Radarsensoren zenden radiogolven uit en meten de reflectie. Ze zijn uiterst nauwkeurig in het meten van afstand en relatieve snelheid van objecten, zelfs bij slecht zicht of in het donker. Radars zijn cruciaal voor adaptive cruise control en het detecteren van objecten ver voor het voertuig of dichtbij, zoals bij het inparkeren.

Lidar (Light Detection and Ranging) zendt duizenden laserpulsen per seconde uit en meet de tijd tot ze terugkeren. Dit creëert een zeer nauwkeurige 3D-puntenwolk van de omgeving. Lidar geeft het systeem een gedetailleerd topografisch begrip van de vorm en afstand van objecten, zoals de rand van een weg, een fietser of een vangrail.

Ultrasone sensoren, vaak in de bumpers, gebruiken geluidsgolven voor zeer korte afstanden. Zij zijn essentieel voor low-speed manoeuvres, zoals het detecteren van stoepranden of objecten tijdens het inparkeren.

Deze ruwe sensorstromen worden samengevoegd in een proces genaamd sensorfusie. Een krachtige centrale computer combineert alle data in real-time. Hierdoor wordt een zwakte van de ene sensor (bijvoorbeeld een verblinde camera) gecompenseerd door de sterkte van een andere (zoals een onverstoorde radar).

Het resultaat is een dynamisch, digitaal 3D-model van de directe omgeving: de HD-kaart. In dit model zijn niet alleen statische objecten zoals wegen en gebouwen gedefinieerd, maar ook alle gedetecteerde dynamische objecten, elk gelabeld en met een voorspelde baan. Dit samengesmolten, geïnterpreteerde beeld vormt de enige 'waarheid' voor het autonome systeem. Het is deze rijke, digitale representatie, niet de individuele camerabeelden, waarop de beslissingsalgoritmen hun acties baseren.

Beslissen en sturen: wat doet de auto op basis van de gegevens?

De beslissings- en stuurcomputer (de 'hersenen' van het systeem) combineert alle verwerkte gegevens tot één coherent model van de wereld. Dit heet sensorfusie. Op basis van dit realtime model neemt het algoritme honderden keren per seconde voorspellende beslissingen.

Het primaire doel is een veilige en comfortabele trajectplanning. Het systeem berekent niet één, maar een reeks mogelijke paden en kiest de optimale. Dit houdt rekening met de vrije ruimte, verkeersregels, het gedrag van andere weggebruikers en het comfort van de inzittenden.

Vervolgens vertaalt het gekozen traject naar concrete stuur-, rem- en gaspedaalcommando's. Deze acties worden niet abrupt, maar soepel en voorspelbaar uitgevoerd via de elektrische stuur- en remsystemen (drive-by-wire). Het systeem anticipeert constant: het past de snelheid aan vóór een bocht, houdt een ingestelde volgafstand aan en wijkt subtiel uit binnen de rijstrook bij het passeren van een vrachtwagen.

Een kritieke laag is de risicobeoordeling en fallback. Het systeem weegt continu potentiële gevaren. Als een voetganger onverwachts beweegt of een naburige auto onstabiel gedrag vertoont, kan het binnen milliseconden een noodmanoeuvre initiëren – zoals geremd uitwijken of een noodstop – die veiliger is dan een menselijke reactie.

Elke beslissing is een afweging tussen assertiviteit en voorzichtigheid. Het systeem moet vlot kunnen invoegen, maar nooit agressief zijn. Deze balans wordt bepaald door miljoenen regels code en geleerde patronen uit enorme datasets met reële rijscenario's.
