How does radar navigation work?

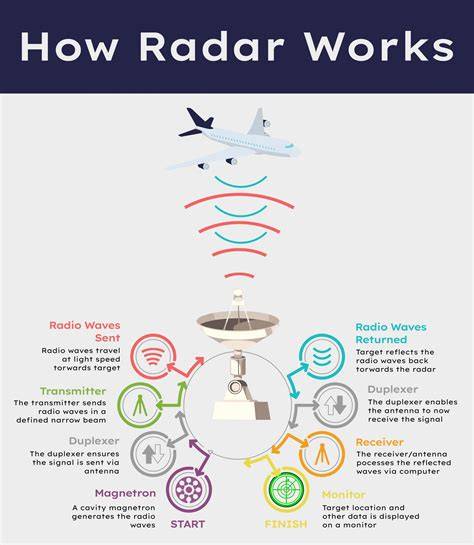

In de kern is radarnavigatie een actief detectie- en positioneringssysteem dat zijn omgeving in kaart brengt door zelf energie uit te zenden. In tegenstelling tot passieve systemen die afhankelijk zijn van externe signalen, zendt een maritieme of luchtvaartradar korte, krachtige pulsen van radiogolven uit via een roterende antenne. Wanneer deze radiogolven een object raken, zoals een ander schip, een boei, de kustlijn of zelfs een weersysteem, kaatst een klein deel van die energie terug naar de antenne.

Het systeem meet uiterst precies de tijd die verstrijkt tussen het uitzenden van de puls en de ontvangst van de echo. Aangezien radiogolven zich met de constante lichtsnelheid voortplanten, kan deze looptijd direct worden omgerekend naar een exacte afstand tot het object. De richting wordt bepaald door de oriëntatie van de roterende antenne op het moment van ontvangst van de echo. Zo ontstaat een real-time, rondom-beeld van de omgeving op het scherm, de zogenaamde Plan Position Indicator (PPI).

Voor navigatie is dit radarbeeld echter pas het begin. De ware kunst schuilt in de interpretatie en integratie ervan. De navigator identificeert kenmerkende punten op de kust, zoals kaaphoeken of hoge torens, en bepaalt hun peiling en afstand ten opzichte van het eigen vaartuig. Door deze lijnen van positie te kruisen, verkrijgt men een zeer betrouwbare positiebepaling, onafhankelijk van zicht of GPS. Bovendien stelt radar navigatie in slecht zicht of 's nachts veilige manoeuvres mogelijk, zoals het nauwkeurig volgen van een vaargeul of het tijdig ontwijken van gevaarlijke obstakels en ander verkeer.
