How does surface area affect aerodynamics?

De studie van aerodynamica draait om de interactie tussen lucht en vaste objecten in beweging. Een van de meest fundamentele, maar vaak miskende, factoren in deze interactie is het frontale oppervlak. Dit is het gebied van het object dat direct tegen de luchtstroom in wordt gepresenteerd. Een groter frontaal oppervlak betekent dat er meer luchtmoleculen per tijdseenheid moeten worden verplaatst, wat direct leidt tot een hogere weerstandskracht of luchtweerstand.

Deze weerstand is geen lineair, maar een kwadratisch effect. Volgens de weerstandsvergelijking is de kracht evenredig met het frontale oppervlak, de dichtheid van de lucht en het kwadraat van de snelheid. Dit betekent dat een verdubbeling van het frontale oppervlak bij dezelfde snelheid resulteert in een verdubbeling van de luchtweerstand. In praktische toepassingen, van fietsen tot auto's en vliegtuigen, is het minimaliseren van dit frontale profiel daarom een eerste, cruciale stap naar efficiëntie.

Het effect van oppervlakte reikt echter verder dan alleen de frontale projectie. Het totale huidoppervlak dat in contact staat met de luchtstroom beïnvloedt de schuifspanning of wrijvingsweerstand. Een groter nat oppervlak creëert meer ruimte voor de ontwikkeling van een grenslaag, wat de energie-afvoer kan vergroten. De vorm en de kwaliteit van dit oppervlak zijn bepalend voor of de luchtstroom laminair of turbulent wordt, wat op zijn beurt een dramatisch effect heeft op de totale weerstand.

Uiteindelijk is aerodynamisch ontwerp een delicate balans tussen het beheersen van deze twee vormen van oppervlakte-effecten. Het doel is nooit simpelweg minimalisatie, maar optimalisatie. Een vliegtuigvleugel vereist een groot oppervlak om lift te genereren, maar dit moet worden gevormd om zowel de weerstand als de turbulentie te beperken. Dit principe, waarbij de interactie tussen vorm en grootte van het oppervlak centraal staat, vormt de kern van efficiënt ontwerp in elke snelheidsdiscipline.

Hoe beïnvloedt oppervlakte de aerodynamica?

Het frontaal oppervlak, oftewel de projectie van een object in de bewegingsrichting, is een primaire factor voor de luchtweerstand of wrijvingskracht. Een groter frontaal oppervlak duwt meer luchtmoleculen opzij, wat resulteert in een hogere drukweerstand. Dit verklaart waarom een vrachtwagen meer energie verbruikt dan een sportauto bij dezelfde snelheid.

Naast de grootte is de vorm, bepaald door het totale oppervlak en zijn verdeling, cruciaal. Een groot, vlak oppervlak loodrecht op de luchtstroom veroorzaakt sterke werveling en lage druk achter het object, wat leidt tot een hoge weerstand. Een gestroomlijnd ontwerp met een geleidelijke oppervlakte-verandering minimaliseert deze werveling, ondanks een mogelijk groter totaal oppervlak.

Bij vleugels en aerofoils bepaalt het oppervlak direct de liftkracht. Een groter vleugeloppervlak genereert bij een gegeven snelheid meer lift, essentieel voor vliegtuigen tijdens opstijgen. Echter, een groter oppervlak verhoogt ook de huidwrijving, de weerstand veroorzaakt door lucht die langs het oppervlak schuurt. Ontwerpers zoeken daarom een optimale balans tussen voldoende lift en acceptabele wrijving.

De ruwheid van een oppervlak beïnvloedt de aerodynamica op microscopisch niveau. Een glad oppervlak behoudt een laminaire grenslaag langer, wat de huidwrijving reduceert. Een strategisch ruw oppervlak kan echter turbulente stroming bevorderen, wat bij objecten zoals golfballen de luchtweerstand paradoxaal genoeg verlaagt door de vorming van een kleinere lagedruk-wervelzone.

Concluderend is niet alleen de absolute grootte van het oppervlak van belang, maar vooral de interactie tussen het frontale en totale oppervlak, de vorm, en de textuur. Aerodynamisch ontwerp optimaliseert deze factoren om de gewenste krachten te genereren en ongewenste weerstand te minimaliseren.

De rol van frontaal oppervlak bij de luchtweerstand van voertuigen

Het frontale oppervlak, ofwel de frontale projectie, is het dwarsdoorsnee-oppervlak van een voertuig zoals gezien door de inkomende luchtstroom. Het is een primaire en directe factor in de luchtweerstandsvergelijking. De luchtweerstandskracht is evenredig met dit oppervlak: een groter frontaal oppervlak betekent dat er meer luchtmoleculen per seconde verplaatst moeten worden, wat resulteert in een hogere weerstand.

De relatie is lineair binnen de weerstandsformule (F_d = ½ * ρ * v² * C_d * A). Als het frontale oppervlak (A) verdubbelt, verdubbelt bij gelijke snelheid en stroomlijning ook de luchtweerstandskracht. Daarom streven ontwerpers van vrachtwagens, bussen en personenauto's naar een compacte frontale afmeting. Een lagere daklijn en smallere carrosserie zijn directe gevolgen van dit streven.

Echter, de totale aerodynamische efficiëntie wordt bepaald door de combinatie van het frontale oppervlak en de luchtweerstandscoëfficiënt (C_d). Dit wordt het weerstandsoppervlak (C_d * A) genoemd. Een voertuig kan een matige C_d hebben, maar toch zeer efficiënt zijn door een extreem klein frontaal oppervlak. Omgekeerd kan een grote, maar uiterst gestroomlijnde auto een lager weerstandsoppervlak hebben dan een compacte maar hoekige vorm.

In de praktijk is het frontale oppervlak vaak een compromis. Het wordt beperkt door functionele eisen: het aantal passagiers, de vereiste laadruimte, veiligheidsstructuren en wettelijke breedte. De kunst van het aerodynamisch ontwerpen ligt in het optimaliseren van de vorm binnen deze vaste frontale contouren. De lucht moet zo soepel mogelijk om het gedefinieerde profiel geleid worden om energieroerende wervelingen te minimaliseren.

Concluderend is het frontale oppervlak de fundamentele schaalfactor voor luchtweerstand. Zonder reductie of optimalisatie van dit oppervlak hebben alle andere stroomlijnmaatregelen een beperkter effect op de totale weerstandskracht die het voertuig moet overwinnen.

Vleugelvorm en lift: het belang van het vleugeloppervlak bij vliegtuigen

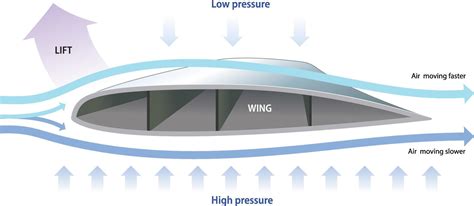

De liftkracht die een vliegtuig in de lucht houdt, wordt direct gegenereerd door de vleugels. De totale grootte van het vleugeloppervlak is hierin een fundamentele, maar niet geïsoleerde, factor. Een groter oppervlak betekent dat er meer lucht wordt beïnvloed, wat resulteert in meer lift bij een gegeven snelheid. Dit is de reden waarom zweefvliegtuigen, die langzaam moeten kunnen vliegen, zeer lange vleugels met een groot oppervlak hebben.

Het oppervlak kan echter niet los worden gezien van de vleugelvorm, het profiel en de aspectverhouding. Een breed, rechthoekig vleugeloppervlak creëert veel lift bij lage snelheden, maar veroorzaakt ook meer weerstand. Moderne vliegtuigen gebruiken daarom een geoptimaliseerde combinatie: een voldoende groot oppervlak voor de benodigde lift tijdens start en landing, gecombineerd met een slanke vorm en hoge aspectverhouding voor efficiëntie tijdens de kruisvlucht.

Het effect van oppervlak op de aerodynamica wordt duidelijk bij de vleugelbelasting. Dit is het gewicht van het vliegtuig gedeeld door het vleugeloppervlak. Een lage vleugelbelasting (groot oppervlak ten opzichte van het gewicht) zorgt voor betere manoeuvreerbaarheid, kortere start- en landingsbanen en stabieler vluchtgedrag bij lage snelheden. Een hoge vleugelbelasting, zoals bij straaljagers, vereist juist hoge snelheden om voldoende lift te genereren.

Technologieën zoals flaps en slats zijn een dynamische extensie van het vleugeloppervlak. Tijdens kritieke lage-snelheidsfasen vergroten ze effectief het oppervlak en de kromming van het vleugelprofiel. Hierdoor kan hetzelfde vliegtuig veilig opstijgen en landen met een kleiner basisoppervlak, wat de efficiëntie tijdens de kruisvlucht ten goede komt.

Concluderend is het vleugeloppervlak een cruciale ontwerpvariabele die in balans moet worden gebracht met andere parameters. Het bepaalt in hoge mate het vluchtenvelop van een toestel: van minimale snelheid en landingsafstand tot klimsnelheid en uiteindelijke efficiëntie. Zonder voldoende oppervlak is er geen lift, maar zonder de juiste vorm en verhoudingen is er geen optimale aerodynamische prestatie.
