How to calculate aerodynamic efficiency?

In de wereld van voertuigontwerp, luchtvaart en zelfs architectuur is het streven naar aerodynamische efficiëntie een fundamentele drijfveer. Het vertegenwoordigt de verhouding tussen nuttige prestatie en de weerstand die moet worden overwonnen. Simpel gezegd: hoe meer je kunt bereiken met minder inspanning tegen de lucht, hoe efficiënter je ontwerp is. Deze efficiëntie vertaalt zich direct in lagere brandstofkosten, hogere snelheden, groter bereik en verminderde emissies.

Het centrale concept voor het kwantificeren van deze efficiëntie is de lift-to-drag ratio, ofwel de lift-weerstandsverhouding (L/D). Dit is het primaire getal dat de aerodynamische perfectie van een object uitdrukt. Lift is de kracht die nodig is om gewicht te dragen (zoals bij een vliegtuigvleugel) of om downforce te genereren voor grip. Drag (weerstand) is altijd de vijandige kracht die beweging tegenwerkt. Een hoge L/D-verhouding betekent dat er veel lift of nuttige kracht wordt gegenereerd met een minimaal verlies aan weerstand.

De berekening zelf is wiskundig eenvoudig: L/D = Liftkracht (L) / Weerstandskracht (D). De kunst en wetenschap schuilen echter in het verkrijgen van deze waarden. Ze kunnen worden afgeleid uit complexe Computational Fluid Dynamics (CFD)-simulaties, worden gemeten in een windtunnel via gevoelige balansen, of, in het geval van vliegtuigen, worden geschat uit vluchtgegevens. De resulterende verhouding is geen constante; ze varieert sterk met de aanvalshoek van het object.

Dit artikel zal de praktische stappen uiteenzetten om de aerodynamische efficiëntie te berekenen. We zullen dieper ingaan op de methoden om lift en weerstand te bepalen, de karakteristieke L/D-curve analyseren en bespreken hoe ingenieurs deze kritieke maatstaf gebruiken om ontwerpen te optimaliseren, van de vleugel van een zweefvliegtuig tot de vorm van een hypermoderne auto.

Hoe aerodynamische efficiëntie te berekenen?

Aerodynamische efficiëntie wordt primair gekwantificeerd door de lift-weerstandsverhouding, oftewel de L/D-ratio. Dit is de verhouding tussen de liftkracht (L) die een object optilt en de weerstandskracht (D) die het tegenwerkt. De formule is fundamenteel: Efficiëntie = L / D. Een hogere ratio duidt op een efficiënter ontwerp; er wordt meer lift gegenereerd met minder schadelijke weerstand.

De berekening begint met het bepalen van de krachten. Lift (L) en weerstand (D) worden berekend met hun respectievelijke coëfficiënten: L = C_L * (1/2 * ρ * v² * S) en D = C_D * (1/2 * ρ * v² * S). Hierin is C_L de liftcoëfficiënt, C_D de weerstandscoëfficiënt, ρ (rho) de luchtdichtheid, v de snelheid en S het referentie-oppervlak (zoals vleugeloppervlak).

Wanneer deze formules worden ingevuld in de L/D-ratio, vereenvoudigt deze tot: L/D = C_L / C_D. Dit toont aan dat de aerodynamische efficiëntie bij een bepaalde vliegconditie gelijk is aan de verhouding van de twee dimensieloze coëfficiënten. Deze coëfficiënten zijn afhankelijk van de vorm van het object en de invalshoek.

Voor een volledig beeld moet de efficiëntie over een breed scala aan condities worden geëvalueerd. Het maximale L/D-getal (L/D_max) is een cruciale prestatie-indicator. Dit wordt bepaald door de C_L/C_D-verhouding te berekenen of te plotten voor verschillende invalshoeken en het hoogste punt te identificeren. Dit punt geeft de optimale vliegconditie voor maximale reikwijdte of glijvermogen aan.

In de praktijk worden deze gegevens verkregen via windtunneltests of geavanceerde Computational Fluid Dynamics (CFD)-simulaties. Deze methoden meten of voorspellen de krachten en coëfficiënten die nodig zijn voor de berekening. Voor bestaande vliegtuigen kan de efficiëntie ook worden afgeleid uit vluchtgegevens, zoals de glijhoek tijdens gemotoriseerde vlucht met neutrale stuwkracht.

De berekende aerodynamische efficiëntie is een onmisbare maatstaf voor ontwerpoptimalisatie. Het stelt ingenieurs in staat om de vorm, het profiel en de configuratie van vleugels, voertuigen en constructies te verfijnen om de gewenste prestatie met minimale energie te bereiken.

De lift- en weerstandscoëfficiënt bepalen voor de basisformule

De basisformule voor aerodynamische efficiëntie is de lift-drag ratio: E = C_L / C_D. De sleutel tot een nauwkeurige berekening ligt in het correct bepalen van de liftcoëfficiënt (C_L) en de weerstandscoëfficiënt (C_D). Deze dimensieloze getallen kwantificeren respectievelijk het liftvermogen en de luchtweerstand van een profiel of object.

De meest fundamentele methode is experimentele bepaling via een windtunnel. Een schaalmodel wordt uitgerust met sensoren om de krachten direct te meten. De gemeten liftkracht (L) en weerstandskracht (D) worden vervolgens ingevuld in hun definiërende formules: C_L = L / (q * S) en C_D = D / (q * S). Hierin is q de dynamische druk (½ρV²) en S het referentie-oppervlak. Deze methode levert zeer specifieke waarden voor een exacte invalshoek en Reynoldsgetal.

Voor het ontwerpstadium wordt vaak gebruikgemaakt van computational fluid dynamics (CFD) simulaties. Software simuleert de luchtstroming digitaal en berekent de drukkrachten over het gehele oppervlak. Door integratie van deze druk- en schuifspanningen worden C_L en C_D afgeleid. Dit stelt ingenieurs in staat om snel verschillende ontwerpen te evalueren zonder fysieke modellen.

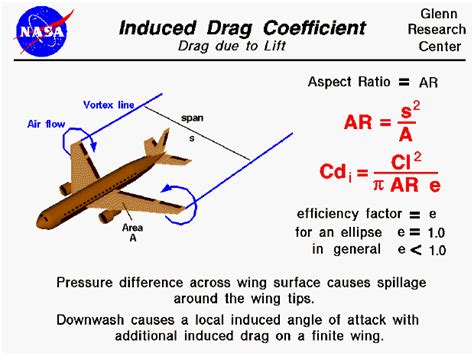

Een praktische benadering voor standaard vleugelprofielen is het gebruik van gepubliceerde gegevens. Bronnen zoals Theory of Wing Sections bevatten uitgebreide tabellen en grafieken met C_L en C_D als functie van de invalshoek voor diverse profielen. Het is hierbij essentieel om te corrigeren voor het aspect ratio van de werkelijke vleugel, omdat gepubliceerde data vaak voor een oneindige spanwijdte geldt.

De waarden zijn nooit constant. Zowel C_L als C_D zijn sterk afhankelijk van de invalshoek (angle of attack). C_L stijgt lineair tot aan de overtreksnelheid, terwijl C_D kwadratisch toeneemt. De optimale efficiëntie (maximale C_L/C_D) wordt typisch bereikt bij een specifieke, relatief lage invalshoek. Het Reynoldsgetal, dat de stromingseigenschappen karakteriseert, heeft eveneens een significante invloed op de met name op de weerstandscoëfficiënt.

Praktische metingen uitvoeren in een windtunnel of met software

De theoretische lift- en weerstandscoëfficiënten (C_L en C_D) vinden hun praktische bevestiging via twee hoofdwegen: fysieke windtunneltests en computergestuurde simulaties (CFD). Beide methoden zijn complementair en meten de krachten die direct in de efficiëntieformule L/D = C_L / C_D gaan.

In een windtunnel wordt een schaalmodel van het object geplaatst. Hooggevoelige instrumenten, zoals balansen, meten de directe lift- en weerstandskrachten die door de luchtstroom worden opgewekt. Een pitot-buis meet de exacte snelheid van de luchtstroom, essentieel voor het berekenen van de dynamische druk. Met deze directe metingen worden C_L en C_D berekend voor verschillende aanstroomhoeken (angle of attack). Het grote voordeel is de fysieke interactie met een echte stroming, inclusief effecten van turbulentie en oppervlakteruwheid.

Computational Fluid Dynamics (CFD) software voert de metingen virtueel uit. Het ontwerp wordt gemodelleerd in een digitaal domein dat wordt opgedeeld in miljoenen kleine roostercellen. De software lost de fundamentele stromingsvergelijkingen voor elke cel op. Het resultaat is een gedetailleerde visualisatie van drukverdelingen, snelheidsvelden en schuifspanningen over het gehele oppervlak. Door deze data te integreren, berekent de software de totale lift- en weerstandskrachten, en dus de aerodynamische efficiëntie. CFD biedt ongeëvenaarde detailinformatie en maakt het testen van talloze configuraties snel mogelijk, maar is afhankelijk van de nauwkeurigheid van de modellering en de gekozen turbulentiemodellen.

De keuze tussen beide methoden hangt af van het ontwikkelingsstadium. CFD is ideaal voor conceptonderzoek en optimalisatie van vormen. Windtunneltests zijn cruciaal voor definitieve validatie, vooral bij kritieke ontwerpen voor luchtvaart of auto's, waar de correlatie met de echte wereld absoluut moet worden geverifieerd. De hoogste betrouwbaarheid wordt bereikt door een combinatie: CFD gebruikt voor het verfijnen van het ontwerp, gevolgd door windtunnelmetingen voor de uiteindelijke certificatie van de prestatiecijfers.
