Understanding Airspace Boundaries on Charts

Voor piloten, zowel in opleiding als ervaren, vormen luchtvaartkaarten de essentiële wegwijzer door het driedimensionale netwerk van het luchtruim. Deze kaarten zijn veel meer dan alleen een topografische weergave van de grond; ze zijn een gedetailleerde juridische en operationele codificatie van het luchtruim zelf. Het correct interpreteren van de grenzen die hierop zijn aangegeven, is niet slechts een academische oefening–het is een fundamentele vaardigheid voor veilige en regelgevende vluchtuitvoering.

De complexiteit van het moderne luchtruim vereist een duidelijke segmentatie. Deze indeling, zichtbaar gemaakt door een verscheidenheid aan lijnen, arceringen en symbolen op de kaart, definieert precies welke regels er gelden, wie er toestemming moet geven, en welke uitrusting vereist is. Of het nu gaat om een gecontroleerde zone rond een luchthaven, een drukke luchtweg, of een restrictief militair oefengebied: elke grens markeert een overgang naar een ander stelsel van verantwoordelijkheden en procedures.

Dit artikel gaat dieper in op de methodiek waarmee deze cruciale grenzen worden gevisualiseerd op zowel VFR- als IFR-kaarten. We onderzoeken de karakteristieken van verticale en horizontale begrenzingen, van luchtlagen die beginnen op een specifieke hoogte tot onregelmatig gevormde gebieden aan het oppervlak. Het doel is om van de legenda een praktisch hulpmiddel te maken, zodat u elke vlucht van tevoren met vertrouwen kunt plannen en tijdens de uitvoering uw positie altijd nauwkeurig kunt relateren aan de geldende luchtruimstructuur.

Begrijpen van Luchtruimgrenzen op Kaarten

Luchtruimgrenzen op luchtvaartkaarten zijn de onzichtbare 'muren' en 'vloeren' die het luchtruim structureren. Het correct interpreteren ervan is fundamenteel voor veilige vluchtplanning en naleving van regelgeving. Deze grenzen definiëren waar specifieke regels, diensten en vereisten van toepassing zijn.

De primaire informatie over een grens wordt gegeven door zijn type, locatie en verticale beperkingen. Grenzen worden getoond met specifieke lijnsoorten en -kleuren. Een dikke blauwe lijn met korte streepjes geeft bijvoorbeeld een CTR (Control Zone) aan, terwijl een grijze, gestippelde lijn vaak een Restricted Area (Danger Area) markeert. De bijschriften zijn cruciaal.

De verticale dimensie is even belangrijk als de horizontale. Een luchtruim wordt altijd begrensd door een ondergrens (floor) en een bovengrens (ceiling). Deze worden uitgedrukt in vliegniveaus (FL) of voeten boven gemiddeld zeeniveau (AMSL) of soms boven grond (AGL). Notaties zoals "GND - FL 065" of "SFC - 2500 FT AMSL" geven dit duidelijk aan op de kaart.

Grenzen kunnen worden gedefinieerd door geografische coördinaten, afstanden tot radiobakens (VOR/DME) of herkenbare lijnen zoals kustlijnen of autosnelwegen. Het is essentieel om te weten vanaf welk punt een gemeten straal of hoek begint. Kaartrandnotities en de luchtruimlegenda bevatten de sleutel tot deze symbolen.

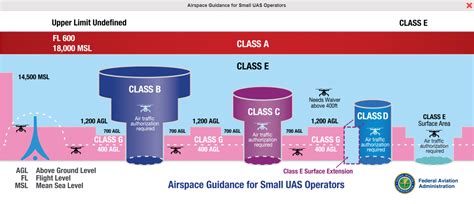

Bijzondere aandacht is nodig voor getrapte grenzen en klassewijzigingen. Het luchtruimklasse (bijv. Class C, Class D) kan veranderen op verschillende hoogten boven hetzelfde grondgebied. Een gebied kan bijvoorbeeld Class G zijn tot 2500 FT, en daarboven Class E. Deze overgang wordt duidelijk op de kaart weergegeven.

Tot slot moet de gebruiker altijd de actuele geldigheid controleren via NOTAMs en de geldende AIP. Sommige gebieden, zoals Temporary Restricted Areas, zijn alleen actief op gepubliceerde tijden of dagen. Dynamisch luchtruim (DVR) vereist actieve briefing voor de vlucht.

Classificaties van Luchtruim Decoderen: Van Klasse C tot Restricted Areas

Het begrijpen van de classificaties op luchtvaartkaarten is fundamenteel voor vluchtplanning en operationele veiligheid. Deze coderingen, vaak aangeduid met letters en symbolen, definiëren de regels, vereisten en beperkingen voor elk segment van het luchtruim.

Gecontroleerd luchtruim, zoals Klasse C, is een centraal concept. Op kaarten wordt dit vaak weergegeven met een stevige blauwe lijn. Klasse C luchtruim omringt meestal middelgrote luchthavens met een gecombineerde aanwezigheid van instrument- en zichtvluchten. Toegang vereist een tweerichtingsradioverbinding en een transponder met Mode C. Een luchtverkeersleiding geeft scheiding tussen alle vliegtuigen, maar VFR-piloten moeten zelf zichtbaar blijven.

Naast de gestandaardiseerde klassen (A tot G) bestaan er Special Use Airspace (SUA) gebieden. Deze worden gedecodeerd aan de hand van hun specifieke afkortingen en gestippelde of gearceerde grenzen op de kaart.

Restricted Areas (R-gebieden) zijn een kritiek type SUA. Op kaarten zijn ze gelabeld met een 'R' gevolgd door een nummer (bijv. R-123). Deze gebieden bevatten activiteiten die gevaarlijk kunnen zijn voor niet-deelnemende luchtvaartuigen, zoals artillerie-oefeningen of raket-testen. Toegang is niet absoluut verboden, maar is alleen mogelijk met toestemming van de controle-instantie die het gebied beheert. Piloten moeten de actuele status (actief/inactief) altijd navragen via een NOTAM of vluchtinformatiedienst.

Andere veelvoorkomende SUA-types zijn Prohibited Areas (P-gebieden, absoluut verboden toegang, zoals boven regeringscentra) en Danger Areas (D-gebieden, voor activiteiten zoals militaire oefeningen of testvluchten, waar extra voorzichtigheid geboden is). Military Operations Areas (MOA's) zijn gebieden waar militaire training plaatsvindt; VFR-vluchten zijn toegestaan, maar piloten moeten extreme waakzaamheid betrachten voor snelle militaire vliegtuigen.

Het decoderen van deze informatie vereist een gelijktijdige studie van de kaartlegenda, de bijbehorende tekstuele aantekeningen en actuele NOTAMs. Een Restricted Area dat op de kaart staat, kan inactief zijn, terwijl een niet-gemarkeerd gebied tijdelijk gevaarlijk kan worden door een NOTAM. Succesvolle navigatie hangt af van het integreren van al deze lagen van informatie voor een volledig en actueel beeld van het luchtruim.

Verticale en Horizontale Grenzen Aflezen op een Vliegkaart

Het veilig navigeren door het luchtruim vereist een nauwkeurige interpretatie van zowel de horizontale als verticale begrenzingen van luchtruimstructuren. Deze grenzen worden op vliegkaarten met gestandaardiseerde symbolen en annotaties weergegeven.

Horizontale grenzen worden primair bepaald door lijnen van breedte- en lengtegraad, herkenbare natuurlijke kenmerken (zoals kustlijnen of rivieren), of radiale en afstandsberekeningen vanaf navigatiebakens (VOR, NDB). Een luchtruimgebied wordt vaak omschreven als, bijvoorbeeld, "binnen een straal van 5 NM van de EHBK VOR". Op kaarten zijn deze lijnen duidelijk ingetekend, soms ondersteund door lichtgrijze coördinaatrasterlijnen voor eenvoudige positiebepaling.

Verticale grenzen zijn cruciaal voor het verdelen van het luchtruim in lagen. Deze worden altijd uitgedrukt in hoogte of vluchtniveau (Flight Level - FL). De eenheden zijn voet (ft) boven zeeniveau (MSL) of, voor de ondergrens, soms boven grondniveau (AGL). De notatie volgt een vast patroon: twee getallen gescheiden door een streepje, zoals "SFC-2450" of "3500-FL095". Het onderste getal is de ondergrens, het bovenste de bovengrens.

Belangrijke afkortingen voor verticale grenzen zijn:

SFC (Surface): De ondergrens begint aan de grond.

GND (Ground): Gelijk aan SFC.

FL (Flight Level): Gebruikt boven de overgangshoogte (bijv. FL065 = 6500 ft op de standaard drukstandaard 1013.25 hPa).

Het symbool ⌓ (een omgekeerde U) geeft een luchtruim aan dat zich uitstrekt tot in het onbegrensde luchtruim ("UNL").

De praktische interpretatie vereist het combineren van beide dimensies. Een luchtruimclassificatie (bijv. CTR, TMA) is pas volledig gedefinieerd als zowel de horizontale contour als de bijbehorende verticale bandbreedte (bijv. "SFC-FL045") bekend zijn. Altijd moet worden gecontroleerd of de hoogten zijn gegeven in MSL of AGL, wat staat aangegeven in de kaartlegenda. Deze dubbele analyse – waar ligt het gebied en tussen welke hoogtes is het actief – vormt de basis voor veilige vluchtplanning en situatiebewustzijn tijdens de vlucht.
