Using Skew-T Diagrams for Soaring

Voor de zweefvliegpiloot is de atmosfeer meer dan alleen lucht; het is een dynamisch, driedimensionaal landschap vol met onzichtbare opstijgende wegen en gevaarlijke valkuilen. Het succes van een vlucht hangt niet alleen af van vliegvaardigheid, maar in cruciale mate van het vermogen om dit landschap te lezen en te voorspellen. Terwijl standaard weerberichten een algemeen beeld schetsen, biedt het Skew-T log-p diagram een diepgaande, technische blik op de verticale structuur van de atmosfeer, direct boven je vliegveld.

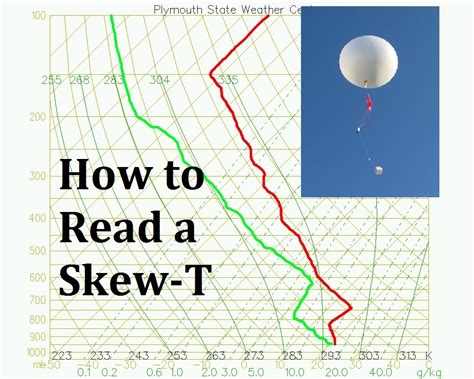

Dit ogenschijnlijk complexe diagram, een essentieel hulpmiddel voor meteorologen, plot temperatuur (T), dauwpunt en windsnelheid tegen hoogte (uitgedrukt in druk). Voor de zweefvlieger onthult het de essentiële karakteristieken van de luchtmassa: de sterkte van de thermiek, de hoogte van de wolkenbasis en de potentiële aanwezigheid van gevaarlijke inversies of zelfs onweersontwikkeling. Het stelt je in staat om te beoordelen hoe diep de convectieve menglaag is en hoe krachtig de stijgende luchtbellen waarschijnlijk zullen zijn.

Het beheersen van de Skew-T transformeert je voorbereiding van gissen naar weten. In plaats van te hopen op "goede thermiek", kun je objectief analyseren of de atmosfeer voldoende instabiel is gestructureerd voor lange overlandvluchten. Je kunt de te verwachten maximale stijgsnelheden inschatten en anticiperen op windschering op verschillende niveaus, wat van vitaal belang is voor een veilige en efficiënte routeplanning. Kortom, het geeft je een wetenschappelijk onderbouwd voorsprong in de jacht op lift.

Hoe bepaal je de thermieksterkte en plafondhoogte vanaf een Skew-T log-P diagram?

De thermieksterkte wordt primair bepaald door het temperatuurverschil tussen de omgevingslucht en de opstijgende thermiekbel. Op het Skew-T diagram vind je de omgevingstemperatuur op elke hoogte via de rechterlijn (rode temperatuurcurve). De temperatuur van een opstijgende, adiabatisch koelende, droge luchtbel volgt de droog-adiabatische lapse rate (de rechte bruine lijnen).

Start vanaf het dauwpunt en de temperatuur aan het oppervlak. Volg de droog-adiabatische lijn omhoog vanaf het oppervlaktetemperatuurpunt. Zolang deze stijgbare luchtbel-lijn rechts van de omgevingstemperatuurcurve ligt, is de bel warmer en dus positief drijfvermogend. Het horizontale verschil tussen deze twee lijnen is een directe maat voor de thermieksterkte. Een groot verschil betekent sterke thermiek.

Het thermisch plafond is de hoogte waarop de thermiek uitdooft. Dit is het punt waar de opstijgende luchtbel niet langer warmer is dan de omgeving. Op het diagram is dit het niveau waar de droog-adiabatische lijn vanuit het oppervlak de rode omgevingstemperatuurcurve snijdt. Deze hoogte wordt de mixing condensation level (MCL) of het convectieve condensatieniveau genoemd.

Vaak vormt een inversie (een laag waar de temperatuur toeneemt met hoogte, zichtbaar als een knik naar rechts in de rode lijn) het definitieve plafond. De thermiek kan deze stabiele laag niet penetreren. De basis van de laagste sterke inversie boven de MCL is daarom de praktische maximale stijghoogte.

Voor de maximale wolkenbasis kijk je naar het snijpunt van de droog-adiabatische lijn met de verzadigingsmengingsverhoudingslijn vanaf het oppervlaktedauwpunt. Dit is het convective condensation level (CCL). De hoogte tussen het grondniveau en de CCL geeft de potentiële wolkenbasis aan; de hoogte tussen de grond en het MCL/plafond geeft de maximale thermiekhoogte.

Het analyseren van windschering en droge lucht voor veilige cross-country vluchtplanning.

Een Skew-T log-p diagramma biedt cruciale inzichten die verder gaan dan het lokaliseren van thermiek. Voor de cross-country piloot zijn windschering en de aanwezigheid van droge lucht twee kritieke factoren voor routeplanning en veiligheid, die beide duidelijk zichtbaar zijn op een grondige analyse.

Windschering is direct af te lezen van de windvectoren (windpijlen) naast het temperatuurprofiel. Een plotselinge verandering in windrichting en/of -snelheid met hoogte vormt een potentieel gevaar. Scherpe schering, vaak geassocieerd met inversies of frontale grenzen, kan leiden tot ernstige turbulentie en het onverwacht verlies van thermiekstructuur. Voor de planning betekent dit: identificeer de hoogtelagen met sterke schering en plan je route en cruisehoogte om deze zones waar mogelijk te vermijden of er voorbereid doorheen te gaan.

De analyse van droge lucht is even essentieel. Kijk naar de spreiding tussen de temperatuurlijn en de dauwpuntlijn. Een grote spreiding duidt op droge lucht. Droge lucht op middelbare hoogten (bijvoorbeeld tussen 3000 en 5000 voet) kan "thermiekkillers" zijn, waar stijgende luchtbellen snel verdampen en hun liftkracht verliezen. Dit creëert een effectief plafond voor thermiek.

Een diepe, droge laag onder de verwachte vlieghoogte is een rode vlag voor een moeilijke vlucht met lage thermiekbasis en mogelijk gefragmenteerde stijgwinden. Omgekeerd kan de aanwezigheid van zeer droge lucht in de middelbare troposfeer, boven een vochtigere onderlaag, wijzen op uitstekende omstandigheden voor sterke, diepe thermiek en hoge wolkenbasis.

De combinatie van windschering en droogte-analyse is krachtig. Een zone met sterke windschering gecombineerd met droge lucht erboven vormt vaak een bijna onoverkomelijke barrière voor thermiek. Door deze zones op de Skew-T te identificeren, kan je je route strategisch aanpassen. Het doel is om gebieden met gunstige, vochtige opbouw en minimale schering te volgen, wat resulteert in een veiligere en efficiëntere cross-country vlucht.
