Variable Camber Wings and Morphing Aircraft Structures

De zoektocht naar de perfecte vleugel is een fundamentele drijfveer in de luchtvaarttechnologie. Een conventionele vleugel is een compromis: zijn vorm is geoptimaliseerd voor één specifieke fase van de vlucht, zoals kruissnelheid, ten koste van prestaties tijdens het opstijgen, landen of manoeuvreren. Dit inherente ontwerplimiet heeft ingenieurs ertoe gebracht een radicaal concept te omarmen: de morfende vleugel die zijn vorm actief kan aanpassen aan veranderende vluchtomstandigheden.

Binnen dit domein vormt de technologie van het variabele camber een cruciale doorbraak. Camber, de asymmetrische kromming van het vleugelprofiel, bepaalt in hoge mate de lift- en weerstandseigenschappen. Waar traditionele vleugels een statisch profiel hebben, kan een vleugel met variabele camber zijn kromming naadloos en continu aanpassen. Dit stelt het vliegtuig in staat om in elke situatie het meest aerodynamisch efficiënte profiel aan te nemen, van een sterk gekromd profiel voor lage snelheden tot een vlakker profiel voor hoge snelheden.

De realisatie van zulke morfende structuren vereist een paradigmaverschuiving weg van starre, uit vele onderdelen bestaande constructies. Moderne onderzoeken richten zich op geavanceerde materialen zoals vormgeheugenlegeringen, composieten met variabele stijfheid en geïntegreerde actuatoren. Deze elementen werken samen in een systeem dat niet slechts afzonderlijke kleppen beweegt, maar de integrale vorm van de vleugel herconfigureert. Het resultaat is een levend, adaptief orgaan in plaats van een statisch onderdeel.

De implicaties van deze technologie zijn verstrekkend. Variabele camber en morfende structuren beloven een quantumsprong in efficiëntie: aanzienlijk minder brandstofverbruik, een groter bereik, verminderde geluidsoverlast en verbeterde vluchtprestaties over het gehele enveloppe. Dit artikel duikt in de principes, de baanbrekende materialen en mechanismen, en de toekomstvisie van vliegtuigen die zich, zoals vogels, moeiteloos aan hun omgeving aanpassen.

Hoe passen vleugels hun vorm tijdens de vlucht aan?

Moderne vleugels passen hun vorm niet meer passief aan, maar doen dit actief en gecontroleerd. Dit gebeurt niet over de hele vleugel tegelijk, maar via specifieke, onafhankelijke mechanismen die samenwerken voor optimale prestaties in elke vluchtfase.

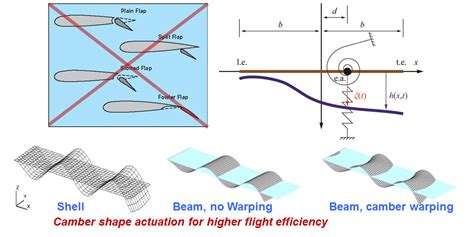

Het belangrijkste principe is variabele kromming (variable camber). Traditionele vleugels hebben een vast profiel, een compromis tussen verschillende snelheden. Moderne morphing structures veranderen de kromming van het bovenvlak continu. Dit wordt bereikt met flexibele composietmaterialen en interne actuatoren, zoals vormgeheugenlegeringen of elektromechanische spindels. Zij buigen het skelet, waardoor het aerodynamische profiel soepel van vorm verandert voor maximale lift bij lage snelheid of minimale weerstand bij hoge snelheid.

Een tweede cruciale aanpassing is de beweegbare voorrand (drooping leading edge) en het adaptieve achterklap (adaptive trailing edge). In plaats van de grove, uitklappende delen van conventionele vleugels, bewegen deze elementen nu als een continu vervormbaar oppervlak. Zij vullen de opening tussen vast vleugeldeel en beweegbaar element op, wat de aerodynamische efficiëntie aanzienlijk verbetert en turbulentie reduceert.

De derde pijler is actieve torsie (wing twist). Hierbij draait de vleugelpunt ten opzichte van de romp. Dit regelt de liftverdeling over de spanwijdte, bijvoorbeeld om luchtwervels aan de vleugeltippen te onderdrukken of om plotselinge windstoten op te vangen. Het resultaat is minder weerstand en een aanzienlijk soepelere vlucht.

Al deze aanpassingen worden aangestuurd door een intelligent controlesysteem. Sensoren meten continu druk, snelheid, temperatuur en belasting. De boordcomputer verwerkt deze data en geeft in milliseconden opdracht aan de actuatoren om de vleugelvorm precies zo aan te passen dat de efficiëntie maximaal is. Zo morpht de vleugel voortdurend, onzichtbaar voor de passagier, van start tot landing.

Welke materialen maken buigzame vleugelstructuren mogelijk?

De kern van een morfende vleugel ligt in de geavanceerde materialen die stijfheid combineren met gecontroleerde flexibiliteit. Traditionele vliegtuigmaterialen zoals aluminiumlegeringen zijn hiervoor ongeschikt. In plaats daarvan domineren composieten en slimme materialen het ontwerp.

Koolstofvezelcomposieten met aanpasbare stijfheid vormen de ruggengraat. Door de orientatie van de vezels en de keuze van de matrix (vaak epoxy) specifiek te ontwerpen, kunnen ingenieurs zones creëren die buigzaam zijn in de ene richting, maar extreem stijf in de andere. Dit maakt een vloeiende vervorming van de vleugelhuid mogelijk.

Voor de interne structuur zijn adaptieve elementen cruciaal. Shape Memory Alloys (SMA's), zoals nikkel-titanium, kunnen bij verhitting hun oorspronkelijke vorm "herinneren" en genereren zo krachtige, stille actuatie. Piezoceramische materialen zetten een elektrische spanning om in een kleine, precieze mechanische beweging, ideaal voor hoogfrequente aanpassingen.

Een andere revolutionaire klasse zijn de elastomeren composieten. Deze materialen, vaak versterkt met glas- of koolstofvezels, kunnen enorme elastische vervormingen ondergaan zonder permanent te deformeren. Ze zijn essentieel voor de buigzame, aerodynamische huid die de morfende structuur bedekt.

Ten slotte spelen metaallegeringen met lage elasticiteitsmodulus een rol. Bèta-titaniumlegeringen bieden een unieke combinatie van hoge sterkte, corrosiebestendigheid en een grotere elastische rek dan conventioneel titanium, wat nuttig is voor bepaalde flexibele verbindingen.

De toekomst ligt in de integratie van deze materialen tot multifunctionele structuren. Hierbij dienen de materialen niet alleen een mechanisch doel, maar incorporeren ze ook sensoren, actuatoren en soms zelfs zelfherstellende eigenschappen, wat leidt tot lichtgewicht, efficiënte en radicaal aanpasbare vleugels.
