Where are flight data recorders located?

In de nasleep van een luchtvaartincident richt de aandacht van de wereld zich steevast op één cruciaal onderdeel: de vluchtrecorders, beter bekend als de 'zwarte dozen'. Deze apparaten zijn de onmisbare getuigen, ontworpen om de meest extreme omstandigheden te doorstaan om hun kostbare gegevens te beschermen. Hun locatie aan boord van een vliegtuig is geen toeval, maar het resultaat van zorgvuldige technische en statistische analyses, gericht op het maximaliseren van de overlevingskans bij een catastrofaal incident.

De primaire plaatsing van zowel de Cockpit Voice Recorder (CVR) als de Flight Data Recorder (FDR) is in de staart van het vliegtuig. Historisch onderzoek heeft aangetoond dat dit gedeelte van het luchtvaartuig bij ernstige ongevallen vaak het minst beschadigd raakt en het laatste impact ondervindt. Door de recorders hier te installeren, ver van de brandstoftanks en de motoren, wordt de kans op overleven en berging aanzienlijk vergroot.

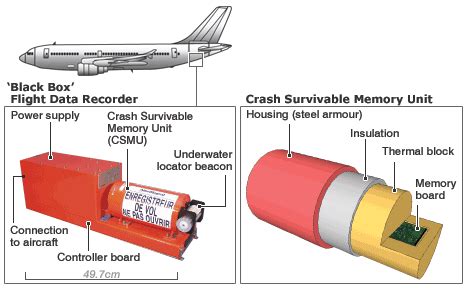

Concreet bevinden de recorders zich meestal in een speciaal afgeschermd compartiment in het achterste deel van de romp of in het verticale staartvlak. Ze zijn stevig gemonteerd in feloranje, vuurbestendige en schokabsorberende behuizingen, ontworpen om immense krachten, extreme temperaturen en de druk van diep zeewater te weerstaan. Deze fysieke bescherming is even essentieel als de strategische plaatsing zelf.

Waar bevinden zich vluchtrecorders?

Vluchtrecorders, bestaande uit de Cockpit Voice Recorder (CVR) en de Flight Data Recorder (FDR), zijn strategisch geplaatst in het meest overlevingsgerichte deel van het vliegtuig: de staart. Deze locatie is gekozen omdat de staart bij een ongeval statistisch gezien de minste impact ondervindt.

Beide recorders bevinden zich in afzonderlijke, robuuste behuizingen die bestand zijn tegen extreme omstandigheden. Ze zijn doorgaans gemonteerd in een speciaal daarvoor bestemd rek of compartiment in het achterste deel van de romp, vaak achter de achterste drukschot. Soms zijn ze naast elkaar geplaatst, maar ze kunnen ook aan weerszijden van de romp worden gemonteerd om de kans op herstel te vergroten.

De exacte positie is altijd gemarkeerd met feloranje of rode verf en reflecterende tape om ze bij daglicht en in het donker goed zichtbaar te maken. Bovendien is er een duidelijk gele sticker met de tekst "FLIGHT RECORDER DO NOT OPEN" of vergelijkbare instructies in het Engels aangebracht.

Moderne vliegtuigen zijn vaak uitgerust met gecombineerde eenheden, de zogenaamde Combined Voice and Data Recorders (CVDR), die op dezelfde locatie worden geïnstalleerd. Ongeacht het type, de fundamentele regel blijft: ze bevinden zich altijd in de staartsectie, ver verwijderd van de brandstoftanks en de motoren, om hun integriteit bij een calamiteit maximaal te beschermen.

De standaard plaatsing in het achterste deel van het vliegtuig

De overgrote meerderheid van de moderne passagiers- en vrachtvliegtuigen heeft de flight data recorder (FDR) en de cockpit voice recorder (CVR) in de staart van het toestel geïnstalleerd. Deze locatie is geen toeval, maar het resultaat van uitgebreid statistisch en technisch onderzoek naar vliegtuigongevallen.

Bij een crash is het achterste deel van het vliegtuig vaak het minst beschadigd. De neus en de romp ondergaan de grootste impact, terwijl de staart relatief intact kan blijven. Door de recorders hier te plaatsen, maximaliseert men de kans dat ze een catastrofe overleven en kunnen worden geborgen.

De recorders bevinden zich doorgaans in een speciaal afgeschermd compartiment, vaak aangeduid als de 'recorder bay'. Dit gebied ligt achter de achterste drukschot, meestal in de buurt van de APU (Auxiliary Power Unit). De apparaten zijn stevig bevestigd aan de structuur van het vliegtuig met behulp van robuuste beugels om te voorkomen dat ze bij een impact losraken.

De keuze voor de staart heeft ook een praktisch elektrotechnisch voordeel. De meeste sensoren die data naar de FDR sturen, lopen van voor naar achter in het vliegtuig. Het centrale punt voor het verzamelen van deze bedradingsbundels bevindt zich vaak in de staartsectie, wat de installatie en het onderhoud vereenvoudigt.

Deze standaardplaatsing is een fundamenteel onderdeel van het ontwerp en wordt strikt nageleefd door luchtvaartautoriteiten wereldwijd, zoals de EASA en de FAA. Het vormt de eerste en belangrijkste verdedigingslinie om de cruciale gegevens veilig te stellen.

Hoe vindt een onderzoeksteam de recorders na een ongeval?

Het lokaliseren van de flight data recorder (FDR) en cockpit voice recorder (CVR) is een kritieke en systematische operatie. Het proces begint bij het bepalen van de laatst bekende positie van het vliegtuig, verkregen via luchtverkeersleiding en radar gegevens.

Vanuit dit punt start een zoekoperatie, vaak eerst visueel vanuit de lucht. Bij een crash op zee wordt gebruikgemaakt van sonar om de wrakstukken op de zeebodem in kaart te brengen. Zodra het wrak of het belangrijkste puinveld is gevonden, richt de zoektocht zich op de staart van het vliegtuig, de meest waarschijnlijke locatie van de recorders.

Beide recorders zijn voorzien van een Underwater Locator Beacon (ULB), de "ping-er". Dit apparaat activeert automatisch bij contact met water en zendt gedurende minstens 30 dagen een akoestisch signaal uit. Onderzoeksteams gebruiken gevoelige hydrofoons onder water om dit signaal op te vangen. De signaalsterkte neemt toe naarmate men de beacon nadert.

Op land is de visuele zoektocht vaak complexer door terrein en verspreide wrakstukken. Teams doorzoeken het gebied methodisch. De oranje kleur en reflecterende banden van de recorders helpen bij de visuele identificatie, net als het detecteren van de ULB, die ook op land een geluidssignaal kan afgeven.

Wanneer een recorder is gelokaliseerd, wordt deze uiterst zorgvuldig geborgen, gefotografeerd en gedocumenteerd voordat deze naar een gespecialiseerd laboratorium wordt gestuurd voor uitlezing en analyse.
