Flight Instruments Used During Climb

De klimfase, het traject tussen het loskomen van de startbaan en het bereiken van de kruishoogte, is een van de meest dynamische en veeleisende delen van een vlucht. Het vliegtuig ondergaat snelle veranderingen in hoogte, snelheid, configuratie en vermogen. In deze overgang, waar de omgeving snel verandert, vormen de vluchtinstrumenten het onmisbare zintuigstelsel van de piloot. Zij vertalen de complexe fysieke krachten en atmosferische omstandigheden naar nauwkeurige, leesbare informatie, essentieel voor een veilige en efficiënte beklimming.

Waar de buitenblik tijdens de klim vaak weinig meer biedt dan een veranderende horizon, biedt de instrumentenpanel een volledig en gecontroleerd beeld. De piloot richt zich niet op één enkel instrument, maar op een geïntegreerde scan van een groep cruciale indicatoren. Deze set, vaak de "zes-pack" genoemd, vormt de kern, aangevuld met specifieke systemen voor navigatie en motorbewaking. Het correct interpreteren van hun onderlinge samenhang is wat een gestructureerde klim mogelijk maakt.

De primaire focus tijdens de klim ligt op drie kernelementen: lucht­snelheid, richting en stijgsnelheid. Het snelheidsindicatie is van levensbelang om boven de overtreksnelheid te blijven en structurele limieten niet te overschrijden. De kunstmatige horizon en het richtingsgyro zorgt voor een precieze vlieghouding en koers, terwijl de variometer de verticale snelheid kwantificeert. Tegelijkertijd geven de hoogtemeter en de motormonitors continu feedback over de voortgang en prestaties van het vliegtuig. Dit artikel gaat dieper in op de functie en het kritieke belang van elk van deze instrumenten tijdens de klimfase.

De juiste klimstand instellen met de snelheidsindicator en kunstmatige horizon

Een efficiënte en veilige klim vereist een nauwkeurige vlieghouding. De snelheidsindicator (ASI) en de kunstmatige horizon zijn hierbij de primaire instrumenten. Zij werken complementair: de ASI toont het resultaat van de ingestelde houding, terwijl de kunstmatige horizon de houding zelf direct weergeeft.

De procedure begint bij het vaststellen van de gewenste klimsnelheid, bijvoorbeeld Vy (best rate of climb). Na het toepassen van klimvermogen is de ASI de leidende referentie. De piloot corrigeert de neusstand op basis van de snelheidstrend: daalt de snelheid, dan moet de neus iets omlaag; stijgt ze, dan moet de neus omhoog.

Gelijktijdig wordt de kunstmatige horizon gebruikt om de ruwe houding in te stellen en te stabiliseren. Het doel is een constante vlieghouding te vinden waarbij de gewenste klimsnelheid op de ASI wordt gehandhaafd. De kunstmatige horizon toont de vaste pitch-hoek, meestal tussen de 5 en 15 graden, afhankelijk van het vliegtuigtype en belading.

Een veelgemaakte fout is uitsluitend op één instrument te vertrouwen. Een te grote pitch-hoek op de kunstmatige horizon leidt tot een snelheidsverlies dat de ASI pas later toont. Omgekeerd kan fixatie op de ASI leiden tot onnodige pitch-correcties en een onstabiele klim.

De kunstmatige horizon is essentieel voor het handhaven van de vleugelwaterpas. Tijdens de klim moet de horizonbalk recht liggen om een gecoördineerde klim zonder slip of skid te garanderen. Een schuine stand verspilt lift en vermindert de klimprestaties.

Bij turbulentie of tijdens het passeren van wolken is de kunstmatige horizon het betrouwbaarste instrument voor houdingsreferentie. De ASI reageert trager en kan fluctueren. De piloot houdt in deze omstandigheden primair de pitch- en bankhoek op de kunstmatige horizon constant, waarbij de snelheid binnen acceptabele grenzen wordt gecontroleerd.

De uiteindelijke kunst schuilt in het integreren van beide instrumenten: de kunstmatige horizon voor directe, stabiele houdingscontrole en de ASI voor prestatiebewaking. Samen leiden zij tot een precieze, geoptimaliseerde klimstand.

Hoogtewinst en koers controleren met de hoogtemeter, VSI en heading indicator

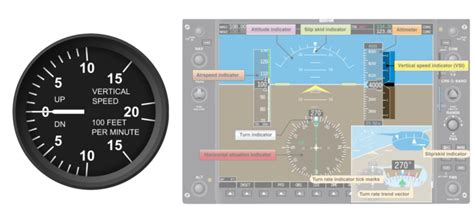

Een gestage klim vereist nauwkeurige controle over twee cruciale parameters: de verticale snelheid en de horizontale koers. Deze worden gemonitord met een geïntegreerde scan van drie instrumenten: de hoogtemeter, de Vertical Speed Indicator (VSI) en de heading indicator.

De hoogtemeter (altimeter) is het primaire instrument voor het bepalen van de exacte drukhoogte. Tijdens de klim geeft hij de totale hoogtewinst aan, maar door zijn trage reactie is hij minder geschikt voor het zien van directe trends. De piloot stelt de gewenste klimhoogte in op de hoogtekiesknop en gebruikt de meter om de voortgang naar dat doel te volgen.

De Vertical Speed Indicator (VSI) vult de hoogtemeter perfect aan. Dit instrument toont de momentele klim- of daalsnelheid in honderden voet per minuut. Het reageert veel sneller op veranderingen dan de hoogtemeter. Een stabiele klim wordt bereikt door het vliegtuig zo af te stellen dat de VSI de gewenste waarde (bijvoorbeeld 500 ft/min) constant aangeeft, lang voordat de doelhoogte op de hoogtemeter zichtbaar is.

Gelijktijdig moet de horizontale koers strikt worden bewaakt met de heading indicator. Tijdens de klim kan asymmetrisch vermogen of onbewuste druk op het stuur leiden tot koersafwijking. De piloot houdt de kunstmatige horizon in de gaten voor vleugelniveau en corrigeert eventuele afwijkingen direct op de heading indicator om de toegewezen klimkoers aan te houden.

De effectieve scan is cyclisch: de piloot controleert eerst de VSI voor verticale snelheid, corrigeert met het stuur, verifieert de koers op de heading indicator, en bevestigt de totale hoogtewinst op de hoogtemeter. Deze gecombineerde informatie stelt de piloot in staat een precieze, rechte klim uit te voeren naar de toegewezen hoogte en koers, essentieel voor veiligheid en luchtverkeersleiding.
