Flight Instruments Used in Instrument Training

Het beheersen van het vliegtuig uitsluitend door verwijzing naar de cockpitinstrumenten is een fundamentele vaardigheid voor elke professionele piloot. Deze discipline, bekend als instrumentvliegen, vormt de ruggengraat van de moderne luchtvaart en maakt veilige operaties mogelijk in omstandigheden waar externe visuele referenties, zoals de horizon of de grond, volledig verdwijnen. De overgang van visueel naar instrumentvliegen vereist een grondige herprogrammering van de menselijke zintuigen en een onwrikbaar vertrouwen in de instrumenten.

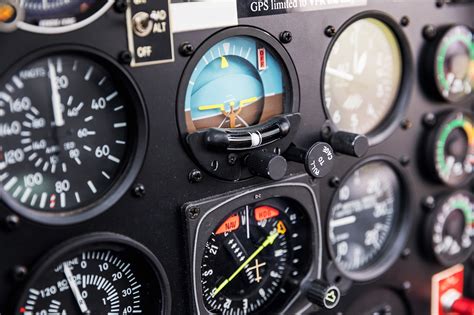

De basis voor deze training wordt gevormd door de zes klassieke vluchtinstrumenten, gegroepeerd in het standaard 'T'-formatie. Deze analoge instrumenten, verdeeld over de aanduidingen voor attitude, heading en prestatie, geven de essentiële informatie over de ruimtelijke oriëntatie en de bewegingen van het vliegtuig. De kunstmatige horizon, de directionele gyro, de hoogtemeter, de snelheidsmeter, de klim/snelheidsmeter en de draai- en kantelmeter werken samen om een coherent beeld van de vluchtsituatie te scheppen, onafhankelijk van het zicht naar buiten.

In de hedendaagse cockpit zijn deze klassieke instrumenten vaak geïntegreerd in geavanceerde Electronic Flight Instrument Systems (EFIS), waar informatie dynamisch wordt weergegeven op multifunctionele schermen. Desalniettemin blijft de onderliggende principes en de interpretatie van de aangeboden data exact hetzelfde. De instrumenttraining legt daarom de nadruk op het begrijpen van de werking, de beperkingen en de mogelijke fouten van elk instrument, evenals op de cruciale vaardigheid van het scanning – de systematische en efficiënte observatie van het gehele instrumentenpaneel.

De werking en aflezing van de kunstmatige horizon en directional gyro

De kunstmatige horizon (attitude indicator) toont de oriëntatie van het vliegtuig ten opzichte van de werkelijke horizon. De kern is een gyroscoop die in drie assen vrij is opgehangen, waardoor hij zijn ruimtelijke positie behoudt. Het instrument toont een miniatuurvliegtuigje dat vastzit aan de behuizing en een kunstmatige horizonlijn die de gyro vertegenwoordigt.

Bij het aflezen geeft de positie van het miniatuurvliegtuig ten opzichte van de horizonlijn de werkelijke houding aan. Staat het vliegtuigje boven de lijn, dan is de neus omhoog (stijghouding). Staat het eronder, dan is de neus omlaag (daalhouding). Een helling naar links of rechts wordt direct weergegeven door de hoek van de horizonlijn onder het vliegtuigje. Dit geeft de piloot onmiddellijk inzicht in rol- en pitchbewegingen, essentieel voor instrumentvliegen zonder zichtreferentie.

De directional gyro (DG) of koersgyro toont de draaihoek van het vliegtuig om de verticale as. Ook dit instrument is gebaseerd op een gyroscoop, maar deze is alleen in het horizontale vlak vrij opgehangen om weerstand te bieden tegen draaiingen. De wijzerplaat is verstelbaar en kan worden gecorreleerd met het magnetisch kompas.

Aflezing gebeurt via een wijzerplaat van 0° tot 360°. De piloot zet de gemeten kompaskoers handmatig in met een knop. Tijdens bochten blijft de DG stabiel en geeft een accurate koersverandering aan, in tegenstelling tot het trillende magnetisch kompas. Het is een directioneel referentie-instrument, geen kompas; het geeft geen magnetisch noorden aan maar een stabiele gyroscopische referentie. Regelmatige correctie met het kompas is noodzakelijk vanwege precessie (geleidelijke afwijking).

Samen vormen deze gyro-instrumenten de primaire houdings- en koersreferentie in het instrumentpanel. De kunstmatige horizon geeft de ruimtelijke oriëntatie, terwijl de directional gyro de hoek van omwenteling weergeeft. Hun onafhankelijkheid van magnetische storingen en snelle, stabiele indicatie zijn onmisbaar voor precisievluchten in wolken of bij slecht zicht.

Het scannen en interpreteren van de 'Six-Pack' tijdens een standaardbocht

Een gecoördineerde standaardbocht, meestal uitgevoerd met een helling van 15 tot 20 graden, vereist een systematische scan van de zes basisinstrumenten. Het doel is het handhaven van vaste bochtparameters: constante draaisnelheid, constante helling en constante hoogte. De scan volgt een logisch patroon, waarbij de nadruk verschuift naar de primaire instrumenten voor elke vluchtconditie.

De kunstmatige horizon vormt het primaire instrument voor vlieghouding. Bij het initiëren van de bocht, kijk je eerst naar dit instrument om de vleugels naar de gewenste hellingshoek te brengen. Tijdens de gehele bocht blijft het de primaire referentie voor het handhaven van een constante bank.

Gelijktijdig met het controleren van de bank, moet de hoogte worden bewaakt. De hoogtemeter is hier het primaire instrument. Elke trend tot stijgen of dalen moet onmiddellijk worden gecorrigeerd, niet door de helling aan te passen, maar door het gebruik van het hoogteroer. Een stijgende trend vereist minder trekkracht, een dalende trend meer.

Voor het bewaken van de bochtsnelheid is de draai- en slipmeter cruciaal. Het naaldgedeelte (draaimeter) geeft de standaarddraaisnelheid van 3 graden per seconde aan wanneer de naald op de referentiemarkering staat. Het balletje geeft de coördinatie aan; het moet gecentreerd blijven door gecoördineerd gebruik van roer en rolroeren. Een naar buiten rollend balletje duidt op slip, een naar binnen rollend balletje op glijvlucht.

De snelheidsmeter vereist constante aandacht. In een gecoördineerde bocht op constante hoogte zal de snelheid de neiging hebben stabiel te blijven als het vermogen ongewijzigd is. Een significante snelheidsafname kan wijzen op een te steile helling of onvoldoende vermogen, terwijl een toename kan duiden op een verlies van hoogte.

Het richtingskompas wordt voornamelijk gebruikt om het begin- en eindpunt van de bocht te bepalen. Tijdens de bocht zelf is het een traag instrument, vooral in noordelijke en zuidelijke richtingen, en daarom niet geschikt voor fijne sturing. De kunstmatige horizon en de draai- en slipmeter geven veel snellere en nauwkeurigere feedback voor het uitvoeren van de bocht zelf.

De scan is dus cyclisch en geïntegreerd: kunstmatige horizon (helling) -> hoogtemeter (hoogte) -> snelheidsmeter (snelheid) -> draai- en slipmeter (snelheid en coördinatie). Het kompas wordt periodiek gecontroleerd om de bochtprogressie te volgen. Correcties zijn subtiel en proactief; je anticipeert op trends in plaats van te wachten op grote afwijkingen. Deze gecoördineerde interpretatie zorgt voor een precieze en stabiele standaardbocht.
