Flight Instruments Used in Precision Approaches

Het uitvoeren van een veilige landing onder slechte zichtomstandigheden is een van de meest veeleisende taken in de luchtvaart. Hierbij zijn precisienaderingen van cruciaal belang: gestandaardiseerde procedures die een vliegtuig, gebruikmakend van radiobakens en boordinstrumentatie, langs een exact gedefinieerd pad naar de landingsbaan leiden. De succesvolle uitvoering van deze naderingen is in hoge mate afhankelijk van een specifieke set vluchtinstrumenten, die samen de bemanning een nauwkeurig en betrouwbaar beeld geven van de positie, houding en voortgang van het vliegtuig.

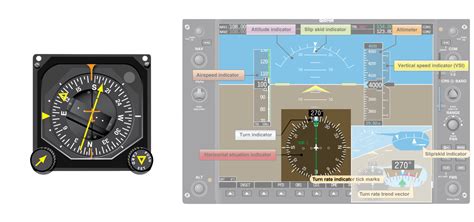

De kern van dit instrumentarium wordt gevormd door de Horizontale Situatie Indicator (HSI) en de Course Deviation Indicator (CDI). Deze instrumenten presenteren de laterale afwijking ten opzichte van de gekozen naderingsbaan, vaak de Localizer. Minstens zo belangrijk is de verticale geleiding, typisch weergegeven op een Glideslope Indicator, die de correcte daalsnelheid voor de Glideslope toont. Zonder deze gecoördineerde informatie zou een nauwkeurige navigatie naar de drempel van de baan onmogelijk zijn.

Naast deze geleidingsinstrumenten zijn de kunstmatige horizon en de hoogtemeter onmisbaar. De kunstmatige horizon biedt een directe visuele referentie voor de vlieghouding tijdens de instrumentele daalvlucht, vooral in de kritieke fase vóór het zichtcontact met de baan. De hoogtemeter, bij precisienaderingen nauwgezet ingesteld op de lokale QNH- of QFE-druk, levert de essentiële verticale positie-informatie ten opzichte van de beslissingshoogte (Decision Altitude/Height), het absolute ijkpunt voor de uiteindelijke landingsbeslissing.

De werking en interpretatie van de Localizer en Glideslope indicatoren

De Localizer (LOC) en Glideslope (GS) vormen de kern van het ILS (Instrument Landing System) en voorzien de piloot van essentiële lateral en vertical geleiding tijdens een precisiebenadering. Hun informatie wordt geïntegreerd weergegeven op dezelfde cross-pointer indicator, ook wel de "VL-balk" genoemd.

De Localizer-zendantenne, gepositioneerd voorbij het landingsbaaneinde, zendt twee gelijkgerichte lobben uit. Het vliegtuig ontvangt deze signalen en de indicator toont een verticale naald. Deze naald representeert de lateral deviation ten opzichte van de baanas. Een afwijking naar links betekent dat het vliegtuig rechts van het centerline vliegt, en omgekeerd. Elke punt op de schaal staat typisch voor een afwijking van 0.5° tot 1.5°.

De Glideslope-zendantenne bevindt zich naast de baan, nabij het touchdownpunt, en creëert een dunne, naar boven gerichte radiobundel. Dit is de vertical geleidingsbaan, meestal onder een hoek van 3°. De horizontale naald op de indicator toont de verticale afwijking. Een afwijking naar boven betekent dat het vliegtuig onder het ideale glijpad vliegt, en vice versa.

Interpretatie vereist gecoördineerde correcties. Het doel is beide naalden gecentreerd te houden, wat een perfecte uitlijning op het 3°-glijpad naar het beslissingshoogtepunt garandeert. Een veelgebruikte ezelsbrug is: "Vlieg naar de naald". Staat de verticale Localizer-naald links, moet men naar links sturen. Staat de horizontale Glideslope-naald boven, moet men klimmen (om terug onder de naald te komen).

De gevoeligheid van de indicatoren neemt toe naarmate het vliegtuig de zendantennes nadert. Kleine afwijkingen vergroten daarom snel; tijdige en proportionele correcties zijn cruciaal. Een volledige deflectie van een naald geeft aan dat de safe limits voor een precisiebenadering zijn overschreden en een missed approach moet worden uitgevoerd, tenzij de visuele referentie is verkregen en het landen kan worden voortgezet.

Procedures voor het monitoren en overgaan op back-upinstrumenten tijdens een ILS-nadering

Een ILS-nadering vereist continue monitoring van de primaire vluchtnavigatie-instrumenten (PFD). De pilot flying (PF) concentreert zich op de kunstmatige horizon, de lokalisator- en glijpadwijzer, terwijl de pilot monitoring (PM) of de PF zelf een systematische scan toepast. Deze scan omvat het vergelijken van de attitude-indicator met de stand-by horizon, het aflezen van de hoogte op de stand-by altimeter en het controleren van de snelheid op het stand-by snelheidsinstrument. Kruiscontrole met de radio-altimeter en de buitenreferenties is hierbij essentieel.

Een discrepantie of het uitvallen van een primair instrument vereist een onmiddellijke, gecoördineerde reactie. De eerste handeling is het overnemen van de instrumentvlucht met behulp van de stand-by vluchtnavigatie-instrumenten. De pilot roept "Ik heb de controle" en bevestigt de vlieghouding uitsluitend op de stand-by kunstmatige horizon. Vervolgens wordt de nadering gecorrigeerd en gestabiliseerd met behulp van de overgebleven, betrouwbare indicaties.

De overgang naar back-upinstrumenten is een gedefinieerde procedure. Bij uitval van de primaire PFD, wordt de stand-by horizon de primaire referentie voor pitch en bank. De stand-by luchtsnelheidsindicator, altimeter en variometer vormen de basis voor snelheids- en hoogtecontrole. Navigatie wordt voortgezet door de ILS-indicatie op het resterende PFD of NAV-display te volgen, of indien nodig over te schakelen naar de basis-radio-navigatie indicaties (CDI).

Besluitvorming is kritiek. Indien de stand-by instrumenten een veilige voortzetting van de nadering mogelijk maken en alle vereisten (stabiel, geconfigureerd, binnen toleranties) worden gehaald, kan de nadering worden voortgezet. Bij twijfel, aanhoudende afwijkingen of het verlies van essentiële informatie (zoals glijpad) moet de nadering onmiddellijk worden afgebroken. De stand-by instrumenten vormen dan de basis voor het uitvoeren van een missenadering volgens de gepubliceerde procedure, met primaire focus op attitude, snelheid en koers.

Training en bekwaamheid in het vliegen op stand-by instrumenten zijn fundamenteel. Regelmatige simulatortraining scherpt de vaardigheid aan om naadloos over te schakelen, onderstreept het belang van een gedeelde mentale scan tussen bemanningsleden en consolideert de procedures die veiligheid garanderen bij het onverwachte uitvallen van systemen tijdens een kritieke fase van de vlucht.
