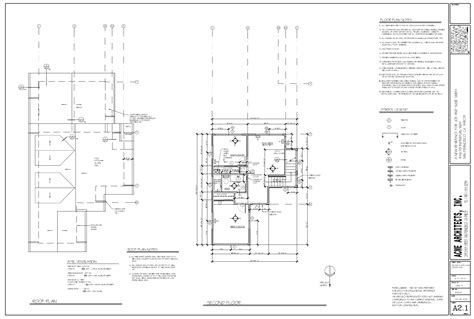

How do you read and interpret construction drawings?

Bouwtekeningen vormen het universele en essentiële communicatiemiddel voor elk bouwproject. Ze vertalen het ontwerp van een architect of ingenieur naar een gedetailleerde, technische instructie die door aannemers, uitvoerders en toezichthouders wordt gebruikt om de constructie exact volgens specificatie uit te voeren. Zonder de vaardigheid om deze tekeningen correct te lezen, blijft een set plannen niet meer dan een verzameling onbegrijpelijke lijnen en symbolen.

Het lezen van bouwtekeningen is een systematisch proces dat begint met het begrijpen van de tekenschaal en de legenda. Elke lijn, arcering en symbool heeft een specifieke betekenis, van muren en deuren tot elektrische leidingen en sanitair. Een kritische eerste stap is het grondig bestuderen van de plattegronden, aanzichten, doorsneden en details in onderlinge samenhang, om een volledig ruimtelijk beeld van het bouwwerk te vormen.

Accurate interpretatie vereist meer dan alleen het herkennen van symbolen; het vraagt om het begrijpen van de relatie tussen de verschillende disciplineteckeningen – architectonisch, constructief, mechanisch en elektrisch. Een conflict tussen een balk in de constructietekening en een leiding in de installatietekening moet al op de tekentafel worden opgemerkt. Deze clash-detection is een kernvaardigheid die vertragingen en fouten op de bouwplaats voorkomt.

Uiteindelijk is het doel om van de tweedimensionale weergave op papier een nauwkeurig driedimensionaal beeld in je gedachten te construeren. Deze vaardigheid, die zowel technische kennis als ruimtelijk inzicht combineert, is onmisbaar voor iedereen die betrokken is bij de realisatie van een bouwproject, van voorbereiding tot en met de uiteindelijke uitvoering.

Hoe lees en interpreteer je bouwtekeningen?

Het lezen van bouwtekeningen begint met het begrijpen van de set. Een volledig pakket bevat plattegronden, gevelaanzichten, doorsneden en detailtekeningen. Controleer eerst de titelbladen en de legenda voor schaal, algemene notities en symboolverklaringen. De schaal, bijvoorbeeld 1:50 of 1:100, bepaalt de verhouding tussen de tekening en de werkelijke afmetingen.

Start met de plattegronden. Deze tonen de indeling van elke verdieping vanuit bovenaanzicht. Let op muurdiktes, de plaatsing van deuren en ramen (aangegeven met symbolen), en ruimtenamen. Afmetingen zijn cruciaal: ze staan tussen dimensielijnen en geven exacte afstanden en openingen aan. Vergeet niet om naar hoogteaanduidingen te kijken, zoals het peil van de afgewerkte vloer (bijv. +0.00).

Combineer de plattegrond direct met de gevelaanzichten. Deze tonen de buitenkant van het gebouw en geven informatie over gevelmaterialen, raamindelingen en esthetische details. Doorsneden zijn onmisbaar om de verticale relaties te begrijpen. Een doorsnede, gesymboliseerd door een snijlijn op de plattegrond, toont het gebouw alsof het doorgesneden is. Hier zie je fundering, vloeropbouw, dakconstructie en hoogtes van ruimten.

Detailtekeningen, vaak op grotere schaal (bijv. 1:10 of 1:5), geven specifieke aansluitingen en constructies weer, zoals een vensterbankaansluiting of funderingsdetail. Besteed hier veel aandacht aan, want hier worden de kritische uitvoeringsaspecten getoond.

Interpretatie vereist het integreren van al deze views. Een raam op de plattegrond moet overeenkomen met zijn vorm op het gevelaanzicht en zijn plaatsing in de muur volgens het detail. Controleer altijd op tegenstrijdigheden tussen verschillende tekeningen. Gebruik de specificatiedocumenten (bestek) als verplichte aanvulling, want deze beschrijven materialen, kwaliteiten en uitvoeringseisen die niet grafisch zijn weergegeven.

Een systematische aanpak is essentieel: werk van globaal naar detail, kruisverwijs constant tussen de verschillende tekeningen, en noteer vragen of onduidelijkheden voor overleg met de architect of aannemer. Oefening en ervaring zijn de sleutel tot het snel en accuraat 'lezen' van de driedimensionale werkelijkheid uit tweedimensionale vlakken.

De basislegenda en symbolen ontcijferen

De legenda, vaak in een kader op het eerste blad of in de hoek van elke tekening, is de sleutel tot het hele document. Zonder deze gids blijven de tekeningen onbegrijpelijk. De legenda definieert elk symbool, lijnsoort, arcering en afkorting die op de projecttekeningen wordt gebruikt.

Een eerste cruciale stap is het begrijpen van lijnsoorten en -diktes. Een dikke, ononderbroken lijn geeft meestal een zichtbare contour of snijlijn aan. Een stippellijn (of streepjeslijn) kan duiden op verborgen elementen boven of onder het snijvlak, zoals een balklaag op zolder. Een fijne, onderbroken lijn met lange streepjes is vaak de centrumlijn, die het midden van een element markeert.

Materialen worden aangeduid met arceringen. Elke herhalende patroon (diagonale lijnen, stippen, vierkantjes) staat voor een specifiek materiaal. Kruisende diagonale lijnen symboliseren vaak metselwerk, terwijl een "zand"-textuur beton kan voorstellen. De exacte betekenis staat altijd in de legenda, want conventies kunnen per architect of ingenieursbureau verschillen.

Symbolen vormen een alfabet op zich. Een driehoek met een nummer verwijst naar een hoogte-aanduiding. Een cirkel met een pijl en een letter/cijfercombinatie is een detailmarkering die naar een uitvergroot detail op een ander blad leidt. Elektrische symbolen tonen stopcontacten, schakelaars en lichtpunten, terwijl sanitairsymbolen de locatie van toiletten, wastafels en afvoeren aangeven.

Let ook op gestandaardiseerde afkortingen. "B.A." staat voor Bovenkant Afwerking, de afgewerkte vloerhoogte. "M.A." is Maatvoerings-as, de referentielijn voor afmetingen. Andere veelvoorkomende voorbeelden zijn "WV" voor wandverwarming of "KO" voor koof. Het consistent raadplegen van de legenda voorkomt dure misinterpretaties op de bouwplaats.

Maatvoering, schaal en onderlinge relaties van tekeningen controleren

Een kritische controle van maatvoering, schaal en de samenhang tussen verschillende tekeningen is een fundamentele stap voordat met de uitvoering wordt begonnen. Deze controle voorkomt kostbare fouten en conflicten op de bouwplaats.

Begin altijd met het verifiëren van de schaal. Controleer of de aangegeven schaal in het titelblok overeenkomt met de werkelijke schaal van de geprinte tekening met behulp van een schaallat. Let op: details kunnen op een andere, grotere schaal getekend zijn. Het is essentieel om te weten welke schaal bij elk onderdeel van de tekening hoort.

Ga vervolgens systematisch te werk bij het controleren van maten. Werk niet alleen van links naar rechts, maar controleer ook de totale afmetingen. De som van alle kleine maataanduidingen moet exact gelijk zijn aan de aangegeven overallmaat. Zoek naar dimensielijnen die mogelijk ontbreken of dubbel zijn aangegeven. Let specifiek op kritische afstanden, zoals vrije hoogtes, doorganken en aansluitingen op bestaande constructies.

De kern van een succesvolle controle ligt in het leggen van onderlinge relaties. Een plattegrond, gevel en doorsnede moeten perfect op elkaar aansluiten. De hoogte van een raam in de gevel moet corresponderen met de vensterbankhoogte in de doorsnede en de positie op de plattegrond. Controleer of kolommen in de plattegrond terug te vinden zijn in het funderingsplan en of hun afmetingen kloppen. Bouwkundige en installatietekeningen moeten worden gecheckt op botsingen, bijvoorbeeld tussen een balk en een luchtkanaal.

Maak hierbij gebruik van de opgegeven referenties. Tekeningen bevatten vaak aanduidingen zoals "Zie detail 5/A102" of "Sectie B-B". Volg deze verwijzingen actief op en stel vast dat de informatie consistent is. Een detail op grote schaal mag niet in tegenspraak zijn met de informatie in de hoofdttekening.

Noteer elke tegenstrijdigheid, onduidelijkheid of ontbrekende maat direct in een lijst met vragen (RFI's - Request For Information). Een proactieve en grondige controle in deze fase is de basis voor een foutloze en efficiënte bouwuitvoering.
