How to read and interpret technical drawings?

Technische tekeningen vormen de universele taal van de techniek en productie. Het zijn gedetailleerde, gestandaardiseerde documenten die elk aspect van een component, machine of constructie vastleggen – van de globale vorm tot het kleinste boorgat. Het vermogen om deze 'blauwdrukken' te lezen is een fundamentele vaardigheid voor ingenieurs, machinisten, monteurs en ontwerpers. Zonder deze taal blijft de intentie van de ontwerper verborgen en is nauwkeurige fabricage of bouw onmogelijk.

Een technische tekening communiceert niet alleen afmetingen; het is een rijk informatieve bron die materiaalkeuze, toleranties, oppervlakte-eigenschappen, montagevolgorde en functionele eisen specificeert. Het interpreteert een driedimensionaal object in een reeks van tweedimensionale aanzichten – zoals vooraanzicht, bovenaanzicht en zijaanzicht – die samen een volledig en eenduidig beeld schetsen. De kunst van het lezen ervan ligt in het mentaal reconstrueren van dit 3D-object vanuit deze 2D-projecties.

Om deze taal te beheersen, moet men vertrouwd raken met haar alfabet: de lijnsoorten (doorgetrokken, gestippeld, gestreept), haar grammatica: de projectiemethoden (Europees of Amerikaans), en haar uitgebreide vocabulaire van symbolen, schaal, maataanduidingen en toleranties. Dit artikel biedt een systematische gids om deze elementen te decoderen, waardoor u niet alleen de afmetingen kunt aflezen, maar ook de bedoeling en kritische eisen van het ontwerp kunt begrijpen.

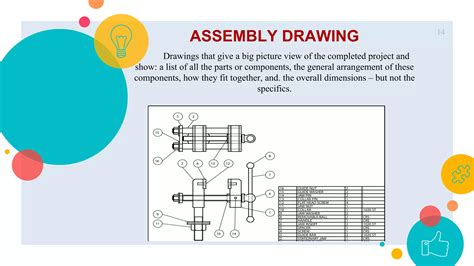

Hoe technische tekeningen te lezen en interpreteren?

Het lezen van een technische tekening begint bij het informatieblok (titelblok). Hier vind je essentiële gegevens zoals de tekeningtitel, nummer, schaal, materiaal, toleranties en de naam van de tekenaar. Controleer altijd eerst de schaal (bijv. 1:2, 1:5, 1:10) om de werkelijke afmetingen van het object te begrijpen.

Bestudeer vervolgens de aanzichten. Meestal wordt een object in drie hoofdaanzichten getoond: van voren (vooraanzicht), van boven (bovenaanzicht) en van opzij (zijaanzicht). De projectielijnen tussen deze aanzichten tonen de relatie in hoogte, breedte en diepte. Een doorsnede (snede) geeft de interne constructie weer alsof het object is doorgesneden.

Lijntypen en -diktes communiceren specifieke informatie. Een doorgetrokken, dikke lijn geeft een zichtbare contour aan. Een stippellijn (streepjeslijn) kan een verborgen contour of een bewegingsbaan weergeven. Een centerlijn (aslijn), bestaande uit een lange en een korte streep, duidt symmetrie en middelpunten aan.

Maatvoering is kritisch. Afmetingen worden in millimeters weergegeven, zonder eenheid te vermelden. Zoek naar de maatlijnen, hulplijnen en de werkelijke maat. Let op toleranties: deze specificeren de toegestane afwijking van een bepaalde maat (bijv. 50 ±0.1) en zijn essentieel voor de functie en passing van onderdelen.

Symbolen en notaties geven details over oppervlakteruwheid, lasverbindingen, vorm- en plaats toleranties (geometrische toleranties), en schroefdraad. Raadpleeg de legenda of de betreffende norm (zoals NEN, ISO) voor de exacte betekenis. Een uitvergroting (detail A) toont een complex gebied op een grotere schaal voor meer duidelijkheid.

De interpretatie vereist dat je al deze elementen samenbrengt om een mentaal 3D-model te vormen. Analyseer hoe de aanzichten en doorsnedes met elkaar verbonden zijn, controleer alle kritische maten en toleranties, en identificeer de functie van elk kenmerk. Een systematische aanpak voorkomt fouten in productie of montage.

De basislegenda en symbolen op een tekening ontcijferen

Elke technische tekening bevat een schat aan informatie buiten de hoofdvorm om. De legenda, vaak in een van de onder- of rechterhoeken, is de sleutel tot het correct interpreteren van deze details. Dit informatieblok, soms aangeduid als het 'titelblok' of 'stempel', bevat essentiële gegevens zoals de tekeningtitel, het nummer, de schaal, het materiaal, toleranties en de naam van de tekenaar. Controleer altijd eerst of u de juiste revisie van de tekening voor u hebt.

Naast de legenda vormen gestandaardiseerde symbolen een universele taal. Lijnsoorten geven bijvoorbeeld directe informatie: een volle, dikke lijn toont zichtbare randen, een stippellijn verborgen kanten of aslijnen, en een fijne streepjeslijn geeft vaak een hulplijn of snijvlak aan. Het correct lezen van deze lijnen is fundamenteel voor het begrijpen van de diepte en structuur van het object.

Oppervlakteruwheid wordt aangeduid met een symbool dat lijkt op een haakje, met een waarde in micrometers of micro-inches. Deze waarde, de Ra-waarde, specificeert hoe ruw of netjes een oppervlak afgewerkt moet zijn. Een lage Ra-waarde betekent een gladde afwerking, cruciaal voor bewegende delen, terwijl een hoge waarde een grovere afwerking toelaat.

Lasverbindingen hebben een uitgebreide eigen symboliek. Een pijl wijst naar de lasnaad, met een symbool boven of onder een referentielijn dat het lastype aangeeft (zoals een driehoek voor een hoeklas). Getallen specificeren de lasmaat en lengte. Geometrische toleranties, weergegeven in een feature control frame, zijn nauwkeuriger dan algemene toleranties en bepalen de toegestane afwijking in vorm, oriëntatie, locatie of loop van een kenmerk.

Doorzettingsvermogen is essentieel bij het ontcijferen. Raadpleeg bij twijfel altijd de relevante norm, zoals de NEN-EN-ISO normen, die de exacte betekenis van elk symbool vastleggen. Het systematisch lezen van de legenda en het herkennen van symbolen transformeert een tekening van een eenvoudige afbeelding naar een gedetailleerde, ondubbelzinnige instructie voor fabricage en controle.

Maten, toleranties en oppervlakteruwheid controleren voor productie

Een technische tekening is een juridisch document dat de exacte voorwaarden voor fabricage vastlegt. Het controleren van de gespecificeerde maten, toleranties en oppervlakteruwheid vóór de productie start, is een kritische stap om kostbare fouten en afkeur te voorkomen. Deze controle bestaat uit een systematische verificatie.

Stap 1: Controle van de dimensionering

• Identificeer alle basismaten. Dit zijn de afmetingen zonder tolerantie, vaak voor informatie.



• Identificeer alle functionele maten. Dit zijn de afmetingen mét een tolerantie, cruciaal voor de werking.



• Verifieer of alle noodzakelijke maten aanwezig zijn en dat er geen overbepaalde of onderbepaalde weergaves zijn.



• Controleer de maatvoeringsmethode: is deze vanuit één nulpunt (datum) of als een ketting van maten? Dimensionering vanuit één nulpunt verdient de voorkeur voor productie.

Stap 2: Interpretatie en analyse van toleranties

Toleranties definiëren de toegestane variatie en bepalen de montage en functie. Controleer ze op:

• Algemene tolerantie: Staat deze in het titelblok? Is deze van toepassing op alle niet-expliciet getolereerde maten?



• Individuele toleranties: Controleer elke maat met een specifieke tolerantie (bijv. 28 ±0.1 of 30 +0.2/-0.1).



• Vorm- en plaatsingstoleranties (Geometrische Product Specificaties - GPS): Dit is essentieel. Zoek naar symbolen in feature control frames. Begrijp de betekenis van:





  • Type tolerantie (bijv. loodrechtheid, concentriciteit, vlakheid).



  • Tolerantiewaarde (bijv. 0.1 mm).



  • Het referentievlak of -as (de letter in het derde vakje).



  • Materiaalvoorwaarde (M, L, R) indien aanwezig.









• Zijn de toleranties realistisch en produceerbaar voor het gekozen fabricageproces? Te strakke toleranties drijven de kostprijs onnodig op.

Stap 3: Beoordeling van oppervlakteruwheid (Ruwhheid)

De oppervlaktekwaliteit beïnvloedt slijtage, smering, vermoeiing en uiterlijk. Controleer alle oppervlaktesymbolen:

• Het ruwheidssymbool (de √) geeft aan welk oppervlak bewerkt moet worden.



• De ruwheidswaarde (Ra) in micrometers (µm) staat bij het symbool (bijv. Ra 1.6). Een lager getal betekent een gladder oppervlak.



• Let op aanvullende eisen, zoals bewerkingsmethode, aansnijdlengte (lc) of proeflengte (ln), indien gespecificeerd.



• Verifieer of de geëiste ruwheid logisch is voor de functie van het onderdeel en haalbaar met de geplande bewerking (verspanen, slijpen, polijsten).

Stap 4: Praktische checklist voor productievoorbereiding

1. Zijn alle kritische functie- en montagevlakken correct getolereerd (zowel maat als vorm)?



2. Zijn de toleranties consistent? Bijvoorbeeld, de tolerantie op de afstand tussen twee gaten mag niet groter zijn dan de positietolerantie van de gaten zelf.



3. Vormt de combinatie van maat- en vormtoleranties een tolerantie-stapel die problemen kan veroorzaken?



4. Is de oppervlakteruwheid logisch gekoppeld aan de toleranties? Een zeer strakke tolerantie vereist meestal een fijner oppervlak.



5. Zijn alle specificaties eenduidig en zonder tegenstrijdigheden? Zo niet, vraag opheldering bij de ontwerper.

Deze controle is geen formaliteit, maar een essentiële technische beoordeling. Een grondige analyse vóór productie garandeert dat het gefabriceerde onderdeel voldoet aan de ontwerpintentie en functionele eisen.
