How does a single-cylinder engine work?

In een wereld van complexe hoogtoerige motoren en elektrische aandrijvingen, blijft de eenvoudige eencilinder de fundamentele bouwsteen van de verbrandingsmotor. Of het nu een grasmaaier, motorfiets, generator of pomp aandrijft, het basisprincipe is overal hetzelfde. Dit ontwerp, waar alle essentiële processen in één enkele cilinder plaatsvinden, demonstreert op zijn puurst hoe chemische energie uit brandstof wordt omgezet in mechanische beweging.

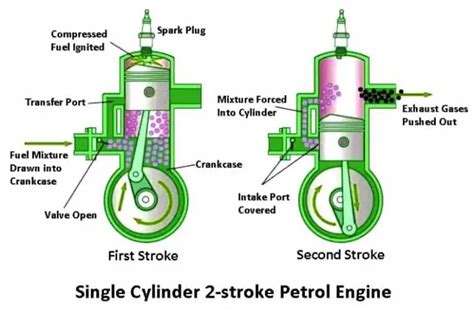

De werking berust op het vier- of tweeslagprincipe, waarbij de vierslagcyclus het meest voorkomend is. Deze cyclus bestaat uit vier afzonderlijke slagen van de zuiger: inlaat, compressie, arbeid en uitlaat. Elke slag vertegenwoordigt een halve omwenteling van de krukas, waardoor een complete cyclus twee volledige omwentelingen van de krukas vereist. De perfecte synchronisatie tussen de beweging van de zuiger, het openen en sluiten van de kleppen door de nokkenas, en de vonk van de bougie is hierbij cruciaal.

Het hart van de motor is de cilinder, een gesloten buis waarin de zuiger op en neer beweegt. Deze lineaire beweging wordt via de drijfstang omgezet in een roterende beweging van de krukas. De compressieverhouding, de verhouding tussen het maximale en minimale volume boven de zuiger, is een sleutelfactor voor de efficiëntie. Tijdens de arbeidslag duwt de explosie van het gecomprimeerde brandstof-luchtmengsel de zuiger met grote kracht naar beneden, en dit is het enige moment in de cyclus waarop de motor daadwerkelijk vermogen opwekt.

De uitdaging en het karakteristieke gedrag van een eencilinder komen voort uit deze enkelvoudige arbeidsslag. De motor moet zijn momentum halen uit een vliegwiel om de andere drie, niet-actieve, slagen te overbruggen. Dit resulteert in een herkenbaar pompende gevoel en een trillingspatroon dat inherent is aan het ontwerp. Desalniettemin bewijst zijn robuustheid, mechanische eenvoud en directe krachtafgifte dat dit concept een tijdloze en veelzijdige krachtbron blijft.

Hoe werkt een ééncilindermotor?

Een ééncilindermotor zet de lineaire beweging van een zuiger om in een roterende beweging van de krukas. Dit proces verloopt via een vaste cyclus van vier slagen: inlaat, compressie, arbeid en uitlaat. De zuiger beweegt op en neer in een enkele cilinder, verbonden aan de krukas via een drijfstang.

Tijdens de inlaatslag opent het inlaatklep en zuigt de neergaande zuiger een mengsel van brandstof en lucht de verbrandingskamer in. Vervolgens sluit het inlaatklep en voert de opgaande zuiger de compressieslag uit, waarbij het mengsel sterk wordt samengeperst.

Aan het einde van deze slag ontsteekt een bougie het gecomprimeerde mengsel. De snelle verbranding veroorzaakt een explosie die de zuiger met kracht naar beneden drukt; dit is de arbeidsslag en de enige slag die daadwerkelijk vermogen levert. De draaiende krukas en een vliegwiel slaan energie op om de andere drie slagen te overbruggen.

Tenslotte opent tijdens de opgaande uitlaatslag het uitlaatklep, waardoor de verbrande gassen naar buiten worden geduwd. Na deze slag is de cyclus compleet en herhaalt het proces zich direct, aangedreven door het momentum van het vliegwiel.

De vier slagen: inlaat, compressie, arbeid en uitlaat

Het hart van de conventionele viertaktmotor slaat in een vast, vierdelig ritme. Deze cyclus, het Otto-principe, zet lineaire beweging om in rotatie.

Eerste slag: Inlaat. De zuiger beweegt van het bovenste dode punt naar het onderste dode punt. De inlaatklep opent, de uitlaatklep blijft gesloten. Door het ontstane vacuüm stroomt een mengsel van lucht en brandstof de cilinder in.

Tweede slag: Compressie. Beide kleppen zijn nu gesloten. De zuiger beweegt weer omhoog en perst het brandstof-luchtmengsel samen in de kleine verbrandingsruimte. Deze compressie verhoogt de potentiële energie aanzienlijk.

Derde slag: Arbeid (of verbranding). Nabij het bovenste dode punt ontsteekt de bougie het sterk samengeperste mengsel. De snelle verbranding veroorzaakt een hoge druk die de zuiger met kracht naar beneden drukt. Dit is de enige slag die daadwerkelijke arbeid levert aan de krukas.

Vierde slag: Uitlaat. De zuiger keert weer terug naar boven. De uitlaatklep opent nu. De zuiger duwt de verbrande gassen uit de cilinder, waarna de cyclus opnieuw begint. Deze vier slagen samen vormen één complete arbeidscyclus, waarbij de krukas twee volledige omwentelingen maakt.

Onderdelen en hun taak: zuiger, krukas, kleppen en bougie

De kern van een eencilindermotor wordt gevormd door vier cruciale onderdelen die perfect op elkaar zijn afgestemd. De zuiger beweegt op en neer in de cilinder. Zijn taak is om de druk van de verbrandende brandstof-luchtmengsel op te vangen en deze lineaire beweging via de drijfstang over te dragen.

De krukas zet deze op-en-neergaande beweging om in een roterende beweging. De excentrische vorm van de krukas, de krukpen, zorgt voor deze transformatie, die uiteindelijk het achterwiel van een motorfiets of de poelie van een machine aandrijft.

De inlaat- en uitlaatkleppen, meestal in de cilinderkop, regelen de gasstroom. De inlaatklep opent om het verse mengsel binnen te laten. De uitlaatklep opent om de verbrande gassen te laten ontsnappen. Hun timing is essentieel en wordt precies bestuurd door de nokkenas.

De bougie levert de vonk die het samengeperste brandstof-luchtmengsel tot ontbranding brengt. Deze elektrische vonk ontstaat precies op het juiste moment in de compressieslag, waarmee de arbeidsslag en dus de energieopwekking wordt gestart.
