How does an aircraft engine start?

Het grommende geluid van een vliegtuigmotor die tot leven komt is een vertrouwd ritueel voor elke reiziger, maar het proces dat erachter schuilgaat is een complexe choreografie van mechanische en pneumatische krachten. In tegenstelling tot de verbrandingsmotor van een auto, die start met een relatief eenvoudige elektrische starter, vereisen de enorme gasturbines die moderne luchtvaartuigen aandrijven een georkestreerde startsequentie. Deze sequentie is cruciaal om de motor veilig op het vereiste toerental te brengen waarop deze zelfstandig en stabiel kan draaien.

De kern van het startproces ligt in het in beweging brengen van de compressor- en turbinesecties van de motor, een massief geheel van metaal dat bekend staat als de rotor. Initieel heeft dit systeem externe energie nodig om te beginnen met draaien, lucht aan te zuigen en te comprimeren. Afhankelijk van het vliegtuigtype wordt deze energie geleverd door een van de twee primaire bronnen: een luchtaangedreven starter (een pneumatische turbine) of een elektrische startermotor. De keuze is vaak een kwestie van schaal en ontwerp.

De meest voorkomende methode bij grotere commerciële straalvliegtuigen is het gebruik van perslucht, ofwel pneumatiek. Deze perslucht kan afkomstig zijn van een draaiende motor aan de andere kant van het vliegtuig, van een APU (Auxiliary Power Unit) – een kleine turbine in de staart van het toestel – of van een externe grondbron. Deze krachtige luchtstroom drijft de luchtaangedreven starter aan, die via een tandwielkast de motorkern in rotatie brengt.

Zodra de rotor een bepaald percentage van het nominale toerental bereikt, begint de brandstofregelingscomputer gemeten hoeveelheid kerosine in de verbrandingskamer te injecteren. Tegelijkertijd wordt de ontsteking geactiveerd, waarbij vonken van de ontstekingsbougies het brandstof-luchtmengsel doen ontbranden. De resulterende explosie zorgt voor een sterke temperatuur- en drukstijging, waardoor de hete gassen zich met grote kracht door de turbinesectie persen en deze verder aandrijven.

Op dit kritieke moment wordt de externe starter losgekoppeld. De motor is nu overgegaan van een aangedreven naar een zelfonderhoudende toestand: de energie uit de verbranding is voldoende om de compressor blijvend aan te drijven en het proces in stand te houden. De piloten bewaken de parameters nauwlettend totdat de motor het stabiele stationaire gelijkloopt bereikt, klaar om vermogen te leveren voor de start van de andere motoren of voor de taxi naar de startbaan.

Hoe start een vliegtuigmotor?

De start van een moderne straalmotor is een gecontroleerd en geautomatiseerd proces. Het begint met de toevoer van elektrische stroom, meestal van een APU (Auxiliary Power Unit) of een externe grondvoeding. Deze stroom activeert de startermotor, die via een koppeling is verbonden aan de N2-rotor (de compressor- en turbine-as van de hoge druk sectie).

De startermotor brengt de N2-rotor langzaam in rotatie. Zodra de rotatiesnelheid een bepaalde minimumwaarde bereikt, schakelt de piloot de brandstoftoevoer in. De ontstekingssystemen, vergelijkbaar met bougies in een automotor, worden geactiveerd en ontsteken het brandstof-luchtmengsel in de verbrandingskamer.

De eerste verbranding zorgt voor een toename van de luchtdruk en temperatuur, waardoor de gasturbine begint te draaien. Op dit moment neemt de turbine steeds meer vermogen over van de startermotor. Wanneer de motor zelf een stabiel stationair toerental bereikt, wordt de startermotor automatisch ontkoppeld en uitgeschakeld.

Het kritieke punt tijdens het starten is de "licht-uit" snelheid. Dit is het moment waarop de motor voldoende eigen vermogen genereert om zelfstandig verder te draaien zonder hulp van de starter. De piloten monitoren nauwlettend de EGT (Uittree Gastemperatuur) en de rotatiesnelheden om een succesvolle start te verzekeren en oververhitting te voorkomen.

De eerste beweging: van externe stroom naar draaiende compressor

Een vliegtuigmotor in rusttoestand kan zichzelf niet starten. De eerste, cruciale rotatie komt altijd van een externe stroombron. Dit proces verloopt volgens een vast, geautomatiseerd stappenplan.

De startcyclus begint met de aansluiting van een externe stroomvoorziening. Dit kan zijn:

• Een GPU (Ground Power Unit): een mobiele stroomaggregaat op de luchthaven.



• Een APU (Auxiliary Power Unit): een kleine, ingebouwde gasturbine in de staart van het vliegtuig die elektriciteit en perslucht levert.



• Perslucht van een ground air cart of een draaiende buurmotor.

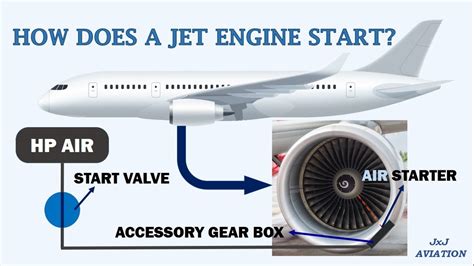

Na het selecteren van de motor op de startschakelaar, gebeurt het volgende:

1. De startklep opent. Deze geleidt perslucht van de APU of externe bron naar het startcircuit.



2. De perslucht drijft de luchtaanvangsmotor (air starter) aan. Dit is een kleine, krachtige turbine.



3. De luchtstarter is via een tandwielkast mechanisch gekoppeld aan de N2-rotor (de hogedrukas) van de hoofdmotor. Deze as begint nu te draaien.



4. De draaiende N2-as zet via interne verbindingen de compressor in beweging. De compressorbladen zuigen lucht aan en persen deze samen.

Zodra de compressor voldoende snelheid bereikt (typisch 15-20% van de maximale N2), is de luchtstroom sterk en stabiel genoeg voor de volgende fase: het inspuiten en ontsteken van brandstof. Zonder deze initiële, externe rotatie kan de compressor niet de noodzakelijke luchtdruk opbouwen voor een geslaagde verbranding.

Van ontsteking tot stationair toerental: het ontstekings- en brandstofproces

Zodra de starter het motorgasgeneratordeel (N2) op ongeveer 15-20% van het maximale toerental heeft gebracht, start de kritische fase van het ontsteken en aanblazen van de verbranding. De boordcomputer of de piloot activeert de ontstekingssystemen, typisch twee hoogenergetische ontstekingspluggen in de verbrandingskamer. Deze genereren een intense vonk, vergelijkbaar met een kleine bliksemschicht.

Gelijktijdig opent het brandstofregelsysteem de hoofdbrandstofklep. Gestuurd door de brandstofregelaar (FMU) spuit een precieze, vernevelde straal kerosine de verbrandingskamer in via de branders. De ontstekingspluggen ontsteken deze brandstof-luchtmengsel. Een enkele, stabiele startvlam is voldoende om het proces in gang te zetten.

De crux ligt nu in het handhaven en uitbreiden van deze verbranding. De ontstane vlam moet zichzelf in stand houden en zich snel verspreiden naar alle branders in de ringvormige verbrandingskamer. Dit "aanblazen" van de vlam is een delicaat evenwicht tussen brandstoftoevoer, luchtaanvoer en temperatuur. Te weinig brandstof leidt tot een "lean blowout", te veel tot een "rich blowout" of oververhitting.

Het brandstofregelsysteem doseert de toevoer nu zorgvuldig op basis van N2-toerental, luchtdruk en temperatuur. Naarmate de verbranding stabieler wordt, neemt de energie die aan de turbine wordt afgegeven toe. Deze turbine drijft op zijn beurt de compressor steeds sneller aan, waardoor meer lucht wordt aangezogen en gecomprimeerd. Dit creëert een positieve feedbacklus: meer lucht maakt meer verbranding mogelijk, wat meer vermogen genereert om de compressor aan te drijven.

Het motortoerental begint hierdoor zelfstandig op te lopen. De starter en ontsteking worden uitgeschakeld zodra het toerental een vooraf bepaalde drempel (vaak rond 40-50% N2) overschrijdt en de verbranding volledig zelfonderhoudend is. Het brandstofregelsysteem moduleert de toevoer verder tot de motor zijn stabiele, stationaire grondloop bereikt. Dit is het gecontroleerde laagste toerental waarop de motor veilig en zonder externe hulp continu kan draaien, klaar voor verdere vermogensverhoging.
