How does the electric engine work?

In een tijdperk waarin elektrische voertuigen steeds gewoner worden, blijft het kernmechanisme dat ze aandrijft voor velen een mysterie. In tegenstelling tot de complexe verbrandingsmotor met zijn honderden bewegende delen, is de elektrische motor een toonbeeld van elegantie en eenvoud. Het principe is niet nieuw; het werd meer dan een eeuw geleden al grondig begrepen. De essentie ligt in het omzetten van elektrische energie, afkomstig van een batterij, direct in mechanische beweging.

Dit conversieproces berust op de fundamentele wisselwerking tussen magnetisme en elektriciteit. Wanneer elektrische stroom door een draad loopt, creëert dit een magnetisch veld rond die draad. Een elektromotor maakt slim gebruik van dit fenomeen door een set spoelen van draad, de stator, vast te monteren rond een centrale as, de rotor. Door de stroom op het juiste moment door deze spoelen te sturen, worden tegenovergestelde magnetische polen gecreëerd die elkaar aantrekken, en gelijke polen die elkaar afstoten.

De rotor, die zelf vaak een permanente magneet is of een elektromagneet, wordt hierdoor in een draaiende beweging gedwongen. Een cruciaal onderdeel, de controller of omvormer, regelt dit proces met precisie. Deze elektronische hersenen bepalen exact wanneer en hoeveel stroom naar elke spoel wordt gestuurd, waardoor de rotor soepel en krachtig blijft draaien. Het resultaat is directe, onmiddellijke kracht en een opmerkelijk efficiënt gebruik van energie.

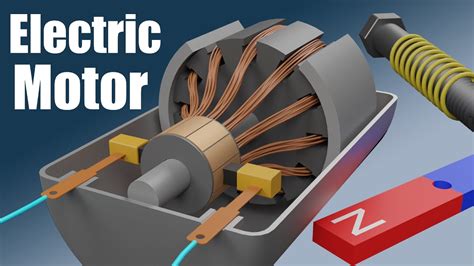

Hoe werkt een elektromotor?

Een elektromotor zet elektrische energie om in mechanische beweging (rotatie). De kern van dit proces is het elektromagnetisme.

Binnenin de motor bevinden zich twee hoofdonderdelen: de stator (het stilstaande buitenste deel) en de rotor (het draaiende binnenste deel). De stator bevat spoelen van koperdraad. Wanneer elektrische stroom door deze spoelen loopt, ontstaat er een magnetisch veld.

De rotor, die vaak permanente magneten of elektromagneten bevat, is gemonteerd op een as. Het magnetische veld van de stator oefent een kracht uit op de magneten van de rotor. Door het slim schakelen van de stroomrichting in de stator-spoelen (meestal via een regelaar of frequency drive), verandert het magnetische veld voortdurend van polariteit.

Dit wisselende magnetische veld stoot de rotor aan en trekt hem vervolgens weer aan, maar dan een stukje verderop. Dit resulteert in een continue, draaiende beweging. De rotatiesnelheid hangt direct af van de frequentie van het wisselende stroomsignaal.

Een groot voordeel is dat een elektromotor vanaf het eerste moment maximaal koppel levert. Dit betekent directe en krachtige acceleratie. Omdat er geen verbranding plaatsvindt, is de motor stil, onderhoudsarm en zeer efficiënt in het omzetten van energie.

De omzetting van stroom in beweging: de rol van het magnetisch veld

De kern van elke elektromotor is de omzetting van elektrische energie in mechanische rotatie. Deze transformatie is volledig afhankelijk van de interactie tussen magnetische velden. Het proces berust op een fundamenteel natuurkundig principe: een stroomvoerende geleider die zich in een magnetisch veld bevindt, ondervindt een kracht.

In een elektromotor wordt dit principe op een slimme, roterende manier toegepast. De motor bevat twee essentiële onderdelen: een statische stator en een roterende rotor. De stator, meestal de behuizing, genereert een krachtig magnetisch veld. Dit kan met permanente magneten of, bij wisselstroommotoren, door elektromagneten die door de statorwikkelingen worden gevoed.

De rotor, ook wel anker genoemd, bestaat uit geleiders (vaak koperen wikkelingen) die zijn bevestigd rond een kern. Wanneer elektrische stroom door deze rotorwikkelingen wordt gestuurd, creëert elke geleider op zichzelf ook een magnetisch veld. Het is de interactie tussen dit veld van de rotor en het vaste veld van de stator die de magie veroorzaakt.

De twee magnetische velden – die van de stator en die van de stroom in de rotor – stoten elkaar af en trekken elkaar aan op precieze punten. Deze aantrekkende en afstotende krachten werken samen en resulteren in een draaiende kracht, een koppel, op de rotoras. Zonder fysiek contact begint de rotor te draaien.

Om een continue, vloeiende rotatie te behouden, moet de richting van het magnetisch veld in de rotor of de polariteit van de stator op het juiste moment omschakelen. Gelijkstroommotoren gebruiken hiervoor een commutator en borstels, die de stroomrichting in de rotorwikkelingen mechanisch omkeren. Moderne wisselstroom- en borstelloze gelijkstroommotoren bereiken dit elektronisch, door de stroom in de statorwikkelingen in een precieze volgorde te schakelen, waardoor een roterend magnetisch veld wordt gecreëerd dat de rotor meesleept.

De efficiëntie van deze omzetting is buitengewoon hoog, omdat er weinig energie verloren gaat aan wrijving of warmte in vergelijking met verbrandingsmotoren. Het magnetisch veld fungeert dus als de stille, onzichtbare tussenpersoon die elektrische stroom direct en effectief omzet in de mechanische beweging die onze voertuigen en machines aandrijft.

Het regelen van kracht en snelheid: de functie van de controller

Het elektromagnetische hart van de motor kan niet zonder zijn elektronische brein: de controller. Deze cruciale eenheid zet de gelijkstroom (DC) van de batterij om in de wisselstroom (AC) die nodig is voor de aandrijfmotor. Zijn primaire taak is het nauwkeurig vertalen van de wens van de bestuurder – via het gaspedaal – naar koppel en toerental.

De controller regelt het vermogen door de spanning en de stroomsterkte naar de motor te moduleren. Dit gebeurt via een techniek genaamd Pulse Width Modulation (PWM). De controller schakelt de stroom met extreem hoge snelheid aan en uit. Door de verhouding tussen de 'aan'-tijd en de 'uit'-tijd van deze pulsen te variëren, ontstaat een effectief gemiddeld vermogen. Een langer 'aan'-signaal betekent meer kracht.

Voor het regelen van de snelheid en de richting manipuleert de controller de frequentie en de volgorde van de wisselstroom. Door de frequentie van de AC te verhogen, draait de motor sneller. Het omkeren van de fasevolgorde van de stroom zorgt ervoor dat de motor van draairichting verandert, wat resulteert in achteruitrijden.

Moderne controllers zijn intelligente systemen. Ze communiceren continu met andere onderdelen, zoals het Battery Management System (BMS), om de stroom te beperken bij een lage batterijspanning. Ze bieden ook functies als regeneratief remmen, waarbij de motor als generator werkt en remenergie terugvoert naar de batterij.

Zonder deze precieze en snelle regeling zou een elektromotor slechts binair aan of uit staan. De controller maakt de soepele, krachtige en efficiënte aandrijving mogelijk die kenmerkend is voor elk modern elektrisch voertuig.
