Het moderne vliegtuigcockpit, of het nu een eenvoudige trainer of een geavanceerd luchtvaartuig is, is een omgeving waar informatie koning is. Het correct interpreteren van vluchtinstrumenten is niet slechts een vaardigheid; het is de fundamentele taal tussen de piloot en het vliegtuig. Deze instrumenten vormen samen een coherent verhaal over de attitude, positie, prestaties en gezondheid van het vliegtuig. Een foutieve lezing kan dit verhaal verstoren, met mogelijk ernstige gevolgen.

De kunst van het instrumenten lezen berust op een systematische scan, een ritmische en herhaalde blik over de belangrijkste instrumentengroepen. Deze methode, vaak de 'instrument scan' genoemd, voorkomt fixatie op één enkel instrument en geeft een volledig, geïntegreerd beeld van de vluchtsituatie. Het gaat niet om het afzonderlijk bekijken van wijzers en cijfers, maar om het begrijpen van hun onderlinge relatie.

Dit artikel behandelt de essentiële instrumenten uit het zogenaamde 'Zes-pakket' en hun interpretatie. We zullen de functie van de kunstmatige horizon, de hoogtemeter, de snelheidsmeter, de richtingsaanwijzer, de klim/sdaalmeter en de draaiaanwijzer ontleden. Je leert hoe je deze instrumenten moet 'lezen' als een geheel, waarbij veranderingen in de ene indicatie worden bevestigd of gecorrigeerd door de andere, om zo een veilige en precieze vlucht te garanderen, ongeacht de zichtomstandigheden buiten het raam.

Hoe je Vluchtinstrumenten Correct Leest

Het correct lezen van vluchtinstrumenten vereist een systematische aanpak, bekend als de 'scan'. Dit is geen willekeurige blik, maar een gestructureerde oogbeweging tussen de zes belangrijkste instrumenten om een coherent beeld van de vluchtsituatie te vormen.

Begin altijd met het kunstmatige horizon. Dit is je primaire attitude-instrument en toont direct de stand van het vliegtuig ten opzichte van de horizon: rol (bank) en pitch (neus omhoog/omlaag). Stel eerst vast of de vleugels recht zijn en of de neus op de juiste hoogte staat.

Controleer vervolgens de hoogtemeter om te zien of je de gewenste hoogte aanhoudt. Lees deze nauwkeurig af, waarbij je let op zowel de wijzer als de drukmeter. Een kleine afwijking op de kunstmatige horizon kan snel tot een significant hoogteverlies of -winst leiden.

Kijk daarna naar de snelheidsmeter (luchtsnelheidsindicator). De snelheid moet stabiel zijn en passen bij de configuratie van het vliegtuig (bijv. klim-, kruis- of daalsnelheid). Een te lage snelheid bij een hoge pitch kan een overtreksituatie aanduiden.

Het richtingaanwijzer (koerskompas) geeft je horizontale richting aan. Zorg dat je de gekozen koers aanhoudt. Let op: dit instrument heeft bewegingsvertraging, dus gebruik het in combinatie met de kunstmatige horizon voor vloeiende bochten.

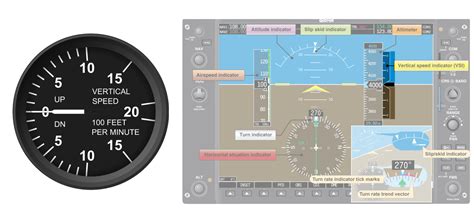

Het variometer (stijgsnelheidsmeter) vertelt je of je stijgt, daalt of in level flight bent. Het bevestigt de trend die je op de hoogtemeter ziet. Een neutrale variometer bij een level kunstmatige horizon betekent dat je hoogte constant blijft.

Sluit je scan af met de draai- en kantelindicator. Dit instrument toont de snelheid en kwaliteit van je bochten. De balletje moet gecentreerd zijn (gelijkmatige bocht) en de naald geeft de graden per seconde draai aan.

Integreer alle informatie. Een klim wordt bevestigd door een stijgende neus op de horizon, afnemende snelheid, stijgende hoogte en een positieve waarde op de variometer. Oefen deze scan continu, waarbij je elke 5-10 seconden een volledige cyclus doorloopt. Vertrouw nooit op één enkel instrument; kruisverwijs altijd om een volledig en accuraat beeld te krijgen van je vluchtstatus.

De Kunst van het Scannen: Een Gestructureerde Kijktechniek voor de Zes Primaire Instrumenten

Effectief instrumentvliegen draait niet om het staren naar één wijzerplaat, maar om het verkrijgen van een coherent beeld uit zes bronnen. Dit vereist een gestructureerde scantechniek. Een veelgebruikte en effectieve methode is het relevante scanpatroon, dat uitgaat van het principe dat de attitude indicator het centrale, leidende instrument is.

Begin je scan altijd bij de kunstmatige horizon. Dit instrument geeft je de meest directe visuele weergave van de vlieghouding: rol en pitch. Stel vast wat de huidige houding is en, cruciaal, wat de trend is. Beweegt de neus omhoog of omlaag? Rol je onbedoeld?

Vanuit de attitude ga je direct naar het hoogtemeter. Controleer of de hoogte overeenkomt met wat je verwacht op basis van de pitch-houding. Een neus-omhoog stand moet een stijging tonen, een neus-omlaag een daling. Let hier op de snelheid van verandering; dit is een vroege indicatie van prestatie.

Het derde instrument in de cyclus is de luchtsnelheidsindicator. De snelheid bevestigt of ontkracht wat je op de hoogtemeter ziet. Een stijging gecombineerd met afnemende snelheid wijst op een te steile pitch. Een daling met toenemende snelheid op een te negatieve pitch. Snelheid is de vertragende indicator.

Richt je daarna op de richtingsgyro (direction indicator). Controleer of de koers stabiel is of verandert, wat een gevolg is van de rolstand die je in de eerste stap observeerde. Een vleugel die laag staat zal een koersverandering initiëren.

Het vijfde instrument is de turn coordinator. Dit bevestigt de kwaliteit van je bocht. Toont hij een gecoördineerde bocht, of is er slip/skid? Het geeft ook een directe indicatie van de rolsnelheid, wat de trendinfo van de attitude indicator aanvult.

Sluit de cyclus af bij de variometer. Deze geeft de meest gevoelige en directe indicatie van pitch-prestatie. Een neutrale variometer bij een gewenste klim duidt op een te lage pitch. Gebruik hem om je pitch op de attitude indicator fijn af te stellen.

De kunst ligt in de continue, vloeiende herhaling van dit patroon: Attitude → Hoogte → Snelheid → Koers → Bocht → Klim/Snelheid → en terug naar Attitude. Blijf niet hangen bij één instrument; elk instrument geeft slechts één stukje van de puzzel. Door dit ritme te internaliseren, integreer je de informatie van alle zes primaire instrumenten tot één duidelijk beeld van de vluchtstatus, waardoor je proactief kunt corrigeren in plaats van reactief.

Van Wijgers naar Vlucht: Pitot-static en Gyroscopische Instrumenten in Praktische Situaties Begrijpen

Het correct aflezen van de instrumenten vereist meer dan het herkennen van de stand van de wijzers. Het gaat om het begrijpen van het waarom achter de aangegeven waarde, vooral wanneer omstandigheden veranderen. De instrumenten zijn onder te verdelen in twee cruciale systemen: het pitot-statische systeem en het gyroscopische systeem.

De pitot-statische instrumenten – de snelheidsmeter, de hoogtemeter en de verticale snelheidsindicator – vertrouwen op luchtdruk. In een klimaat, daalt de statische druk buiten het vliegtuig. De hoogtemeter interpreteert dit correct als een stijging. De verticale snelheidsindicator toont de snelheid waarmee deze drukverandering plaatsvindt. De snelheidsmeter vergelijkt de dynamische druk van de pitotbuis met de statische druk. Een verstopping van de pitotbuis door ijs zal de dynamische druk doen wegvallen, waardoor de aangegeven snelheid onbetrouwbaar wordt en tijdens een klimaat zal dalen, ongeacht de werkelijke snelheid.

De gyroscopische instrumenten – de kunstmatige horizon, de bochtaanwijzer en de koersaanwijzer – behouden hun oriëntatie in de ruimte. In een gecoördineerde bocht naar links, toont de kunstmatige horizon de rolhoek en blijft de horizonreferentie stabiel. De bochtaanwijzer (het "balletje") geeft aan of de voetencoördinatie correct is. De koersaanwijzer, aangedreven door een gyroscoop, geeft een stabiele koersreferentie aan, essentieel bij het vliegen zonder zichtbare horizon. Precessie, een geleidelijke afwijking van de gyroscopen, maakt regelmatige correctie via de bekende magnetische kompasrichting noodzakelijk.

Een praktische situatie: tijdens het vliegen in bewolking is de kunstmatige horizon het primaire instrument voor vlieghouding. Bij het maken van een klimbocht, combineer je de informatie: de kunstmatige horizon voor rol- en stijghoek, de bochtaanwijzer voor coördinatie, de hoogtemeter voor prestatie en de snelheidsmeter om overtrekken te voorkomen. Een discrepantie, zoals een dalende snelheidsmeter bij een constante klimstand, is een direct signaal om het pitot-systeem op ijs te controleren en over te schakelen op alternatieve referenties.

Echte beheersing ontstaat wanneer je de instrumenten niet als losse wijzers ziet, maar als een geïntegreerd systeem. Een verandering op één instrument heeft altijd gevolgen voor de anderen. Door het onderliggende principe – luchtdruk of gyroscopische stabiliteit – te begrijpen, anticipeer je op fouten en behoud je de controle, waardoor de wijzers vertalen naar een veilige en precieze vlucht.
