How to read an airspeed indicator?

Voor een piloot is de snelheidsmeter, of airspeed indicator (ASI), een van de meest cruciale instrumenten in de cockpit. In tegenstelling tot een snelheidsmeter in een auto, meet dit instrument niet de snelheid ten opzichte van de grond, maar de luchtsnelheid – de snelheid waarmee het vliegtuig door de luchtmassa beweegt. Dit gegeven is fundamenteel, omdat het direct van invloed is op de vliegeigenschappen, de lift en de veiligheid van de vlucht.

Het instrument werkt op basis van dynamische luchtdruk, gemeten door het pitot-statisch systeem. Terwijl het vliegtuig beweegt, drukt lucht in de pitotbuis, en deze druk wordt vergeleken met de statische luchtdruk uit de statische poort. Het drukverschil wordt mechanisch omgezet in een aanwijzing op de gekalibreerde wijzerplaat. Het correct interpreteren van deze aanwijzing vereist inzicht in de verschillende soorten snelheden die het instrument kan weergeven.

Op de vaak felgekleurde wijzerplaat staan niet zomaar willekeurige getallen; elke markering, boog en lijn heeft een specifieke betekenis. Van de witte boog voor de uitslag van de kleppen tot de groene boog voor normale bedrijfsvoering en de gele en rode bogen als waarschuwingen – dit visuele systeem communiceert direct de operationele limieten van het vliegtuig. Het begrijpen van deze codering is even belangrijk als het aflezen van de snelheid zelf.

Hoe lees je een snelheidsmeter?

De snelheidsmeter, of airspeed indicator (ASI), toont de luchtsnelheid in knopen (kts). De wijzer en de gekleurde bogen geven cruciale informatie voor veilige vluchtuitvoering.

Lees de snelheid af waar de wijzer de gekalibreerde schaal raakt. Let vooral op de gekleurde bogen:

De witte boog geeft het normale bedrijfsbereik aan met uitgeschoven kleppen. Dit is de snelheid voor start en landing.

De groene boog toont de normale bedrijfsnelheid zonder kleppen. Dit is het bereik voor de meeste vluchtfasen, zoals klimmen, kruisen en dalen.

De gele boog waarschuwt voor het waarschuwingsgebied. Vlieg alleen in dit bereik bij rustige lucht, zonder plotselinge stuurbewegingen.

De rode lijn markeert de nooit te overschrijden snelheid (V_NE). Snelheden hierboven riskeren constructieschade.

Een klein, beweegbaar venster toont soms de maximale toegestane snelheid voor klepuitslag (V_FE). Dit is de bovenkant van de witte boog.

Onthoud dat de aangegeven snelheid de gekalibreerde luchtsnelheid is. Voor de werkelijke snelheid over de grond moet je rekening houden met wind en hoogte.

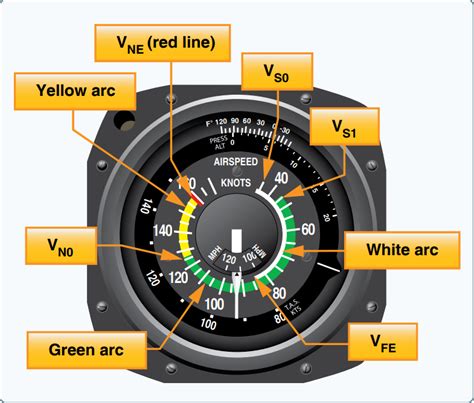

De betekenis van de gekleurde bogen en markeringen

De wijzerplaat van een snelheidsmeter is voorzien van gekleurde bogen en lijnen die cruciale snelheidsbereiken aangeven. Deze markeringen vormen een directe visuele gids voor veilige vliegoperaties.

De witte boog toont het bereik voor het uitklappen van de kleppen (flaps). De ondergrens is de minimale snelheid voor het neerlaten van de kleppen (V_FE). De bovengrens is de maximale structuursnelheid met volledig uitgeklapte kleppen.

De groene boog geeft het normale bedrijfsbereik aan. De ondergrens is de overtreksnelheid in de landingsconfiguratie (V_S1). De bovengrens is de maximale structuursnelheid voor normaal gebruik (V_NO). Vliegen binnen dit groene bereik wordt als veilig beschouwd.

De gele boog waarschuwt voor het voorzichtige vluchtbereik. Dit is het gebied tussen V_NO en de nooit te overschrijden snelheid (V_NE). Vliegen is hier alleen toegestaan in rustige lucht, met extra voorzichtigheid om plotselinge stuurbewegingen te vermijden.

De rode lijn markeert de nooit te overschrijden snelheid (V_NE). Het overschrijden van deze snelheid brengt een hoog risico op structurele schade of zelfs het falen van het vliegtuig met zich mee door overmatige aerodynamische krachten.

Een blauwe streep geeft de beste klimsnelheid aan met één motor buiten werking (V_YSE) voor meermotorige vliegtuigen. Daarnaast is er vaak een witte streep zichtbaar voor de minimale snelheid tijdens een ongebaalde rol (V_MCA).

Hoe je de juiste snelheid kiest voor verschillende vluchtfasen

De snelheid op de snelheidsmeter is niet zomaar één getal; het is de sleutel tot veilige en efficiënte vluchtuitvoering. De keuze hangt af van de vluchtfase, het vliegtuigtype en de omstandigheden. De handleiding van het vliegtuig (POH/AFM) is hierbij je belangrijkste bron voor exacte waarden.

Tijdens de start en initiële klim is V_X (best climb angle speed) cruciaal om zo snel mogelijk hoogte te winnen, bijvoorbeeld bij een obstakel. Voor de beste klimsnelheid over grond, gebruik je V_Y (best climb rate speed). In de kruisvlucht kies je een snelheid die een balans biedt tussen brandstofefficiëntie, comfort en voortgang. Dit kan de aanbevolen kruissnelheid zijn of een economischere snelheid lager op de groene boog.

Bij het naderen en landen zijn specifieke referentiesnelheden leidend. V_REF, meestal 1.3 keer de overtreksnelheid in de landingsconfiguratie, is je doelbenaderingssnelheid op de eindnadering. Tijdens de base en final pas je je snelheid aan voor factoren zoals wind, turbulentie of een instructie van de verkeersleiding, maar blijf altijd binnen de witte en groene bogen.

Voor de landing zelf is het essentieel om op of iets boven V_REF over de drempel te komen, waarna je de snelheid geleidelijk afbouwt voor de flare. In alle fasen moet je de snelheidslimieten in het oog houden: blijf binnen de witte boog bij gebruik van flaps en overschrijd nooit de gele boog behalve in rustige lucht, of de rode lijn (V_NE - never exceed speed).

Een goede piloot anticipeert en plant zijn snelheden. Stel de gewenste snelheid in voor de volgende fase voordat je daar aankomt, bijvoorbeeld het verminderen naar V_Y na de start of het instellen van V_REF voor de final. Controleer je snelheidsmeter continu, vooral tijdens configuratiewijzigingen zoals het uitklappen van flaps of het intrekken van het landingsgestel.
