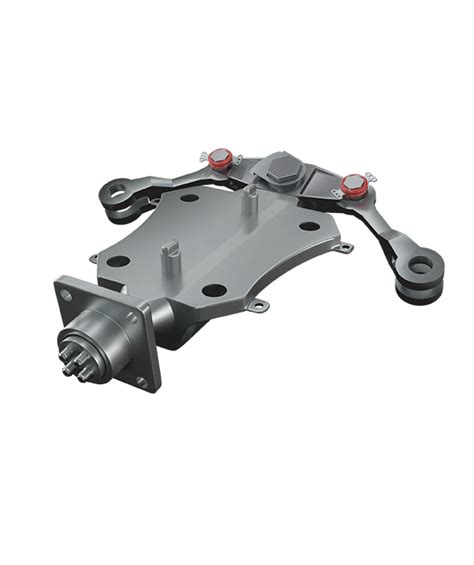

Structural Reinforcement for Engine Mounts

De motorophanging vormt het kritische grensvlak tussen de krachtbron van een voertuig en zijn chassis. Dit systeem heeft de dubbelzinnige taak om de motor stevig op zijn plaats te houden, terwijl het tegelijkertijd de onvermijdelijke trillingen, torsiekrachten en dynamische belastingen moet isoleren die tijdens het gebruik ontstaan. Elke compromis in de integriteit van deze componenten leidt direct tot waarneembare problemen: excessieve trillingen in het interieur, verminderde rijdynamiek en, in het ergste geval, mechanische schade.

De behoefte aan structurele versterking ontstaat vaak wanneer de originele specificaties van de fabrikant worden overschreden. Dit is een veelvoorkomend scenario bij performance-tuning, het inbouwen van zwaardere motoren, of bij voertuigen die onder extreme omstandigheden worden ingezet, zoals in het racen of bij industriële toepassingen. De standaard rubber of hydraulische ophangingen zijn dan niet langer toereikend om de toegenomen krachten te beheersen.

Versterking richt zich niet alleen op de ophangingen zelf, maar op het gehele dragende ecosysteem. Dit omvat de bevestigingspunten aan het motorblok, de steunpunten aan het chassis of subframe, en de eventuele verstevigingsplaatjes (reinforcement plates) of setjes die deze verbindingen ondersteunen. Het ultieme doel is het creëren van een stijver, voorspelbaarder en betrouwbaarder verbinding die de krachten efficiënt verdeelt, zonder de essentiële dempingsfunctie volledig teniet te doen.

Materiaalkeuze en voorbereiding voor verstevigingsplaten

De selectie van het basismateriaal voor verstevigingsplaten is een kritische eerste stap die de effectiviteit en duurzaamheid van de modificatie bepaalt. De keuze valt typisch op laaggelegeerd constructiestaal van hoge sterkte, zoals S355J2 of vergelijkbare kwaliteiten. Deze staalsoorten bieden een uitstekende balans tussen treksterkte, taaiheid en bewerkbaarheid. Hun vloeigrens van minimaal 355 MPa zorgt voor de noodzakelijke stijfheid om dynamische belastingen van de motor op te vangen zonder plastische deformatie.

De plaatdikte is een tweede cruciale parameter. Deze wordt primair bepaald door de beschikbare ruimte in de motorkuip en het vereiste stijfheidsverhogend effect. Diktes tussen 3 mm en 8 mm zijn gebruikelijk. Een te dunne plaat biedt onvoldoende versteviging, terwijl een te dikke plaat onnodig gewicht toevoegt en de montage bemoeilijkt. Een gedetailleerde analyse van de oorspronkelijke montagepunten en hun zwakke plekken is essentieel voor de definitieve diktebepaling.

Voorbereiding begint met het nauwkeurig uitsnijden van de plaat volgens het vooraf ontwikkelde patroon. Lasercutting of plasmasnijden verdienen de voorkeur boven mechanisch zagen, vanwege de superieure precisie en de gladde snijkant die zij bieden. Deze gladde rand is belangrijk voor een optimale lasnaadkwaliteit en vermindert spanningsconcentraties. Na het snijden moeten alle scherpe randen en hoeken worden ontbramd en afgeschuind.

De oppervlaktevoorbereiding is van fundamenteel belang voor een succesvolle hechting en corrosiebescherming. Alle verontreinigingen zoals olie, vet, roest en mill-schaal moeten volledig worden verwijderd. Stralen met grit is de meest effectieve methode, omdat het een schoon, actief oppervlak creëert met een optimale ruwheid voor de hechtingssterkte van de primer en lak. Direct na het stralen dient een primer tegen corrosie te worden aangebracht om herroesting te voorkomen.

De laatste stap is het nauwkeurig positioneren en tijdelijk vastzetten (tack-lassen) van de voorbereide plaat op de bestaande motorophanging. Deze stap vereist grote precisie om ervoor te zorgen dat de gaten perfect uitgelijnd zijn en de plaat vlak tegen het originele metaal aanligt. Alleen na deze zorgvuldige positionering kan de definitieve, structurele lasverbinding worden gemaakt. Een grondige voorbereiding garandeert een perfecte pasvorm en maximaliseert de stijfheidstoename van de uiteindelijke constructie.

Las- en bevestigingstechnieken voor verbeterde steunpunten

De integriteit van een motorophanging staat of valt met de kwaliteit van de las- en bevestigingsverbindingen. Verbeterde steunpunten vereisen geavanceerde technieken die vermoeiingssterkte en stijfheid garanderen onder dynamische belasting.

Hoogfrequent Impulsief Lassen (HIL) is een toonaangevende methode voor het verbinden van versterkingsplaten met de bestaande ophangstructuur. Deze koude lastechniek veroorzaakt minimale warmte-inbreng, waardoor materiaalspanningen en vervorming worden vermeden. Het resultaat is een uitzonderlijk sterke verbinding die bestand is tegen de karakteristieke trillingsbelasting.

Voor kritieke verbindingen tussen steunpunten en het chassis of subframe wint hybride lijm-lasverbinden aan populariteit. Hierbij wordt een structurele lijm aangebracht tussen de componenten, waarna deze puntgelast worden. De lijm verdeelt de spanning gelijkmatig, dempt trillingen en verzegelt de naad, terwijl de puntlassen onmiddellijke hechting en positioneringsnauwkeurigheid bieden.

De keuze van bevestigingsmiddelen is eveneens cruciaal. Versterkte steunpunten maken vaak gebruik van gegradeerde boutverbindingen met gecontroleerde aandraaimomenten. Het toepassen van torsie-aan-trek bouten, in combinatie met versterkte moeren met nylon inzetstukken of vloeistofvergrendeling, voorkomt losdraaien door trillingen. Een gedetailleerd koppelschema is essentieel voor een uniforme klemkracht.

Post-processing van lassen, zoals stralen of peenen, verhoogt de vermoeiingssterkte aanzienlijk. Deze processen induceren oppervlakkige drukspanningen in de lasnaad en de warmtebeïnvloede zone, waardoor de initiatie van scheuren wordt vertraagd. Voor hoogbelaste hoeklassen is het bovendien vaak noodzakelijk om de lassen af te schuren om een optimale overgang en spanningsverdeling te creëren.

Elke versterkingsmodificatie moet eindigen met een niet-destructieve inspectie, zoals penetrantonderzoek of ultrasoon testen, om interne lasfouten of onvolkomenheden uit te sluiten. Alleen een perfect uitgevoerde verbinding draagt bij aan de betrouwbaarheid en veiligheid van de versterkte motorophanging.
