Understanding Airspace Chart Symbols

Voor een piloot is een luchtvaartkaart, of luchtruimkaart, meer dan alleen een kaart; het is een essentieel navigatie-instrument en een dynamisch overzicht van de regels en gevaren in het driedimensionale luchtruim. De dichtheid van informatie op zo'n kaart kan overweldigend lijken voor de oningewijde, met een schijnbaar cryptische verzameling van afkortingen, lijnen, arceringen en pictogrammen. Het beheersen van deze symboliek is echter geen optionele vaardigheid, maar een fundamentele vereiste voor veilige en regelgevende vluchtuitvoering.

Elk symbool op de kaart vertegenwoordigt een specifiek element uit de echte wereld: van de fysieke obstakels zoals hoogspanningslijnen en windturbines tot de onzichtbare maar kritische grenzen van gecontroleerd luchtruim, militaire oefengebieden en vliegroutes. Deze grafische taal stelt vliegers in staat om in een oogopslag hun positie te relateren aan luchtruimstructuren, terreinhoogtes, beschikbare navigatiehulpmiddelen en potentiële conflicten. Zonder een grondig begrip hiervan blijft een piloot figuratief gezien blind, zelfs bij helder zicht.

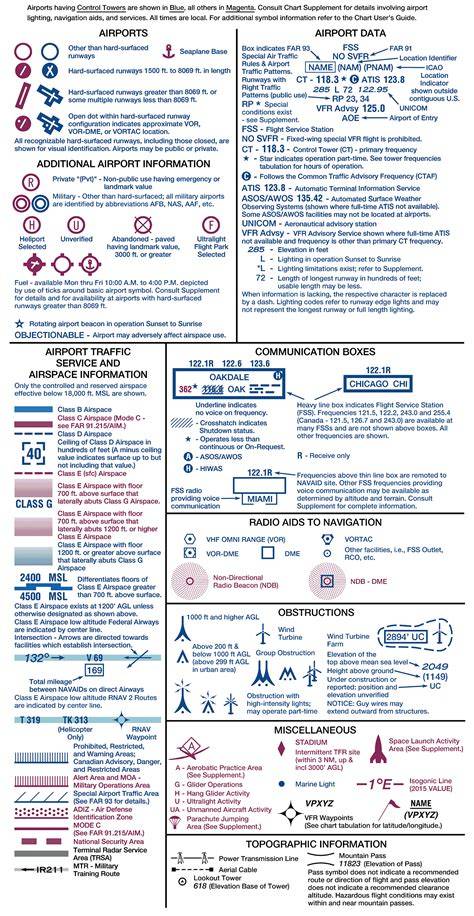

Dit artikel dient als een gids om deze visuele code te ontcijferen. We zullen de belangrijkste categorieën van symbolen systematisch onderzoeken: die voor luchtruimclassificaties (zoals gecontroleerde zones of gevaarsgebieden), topografie en obstakels, navigatiefaciliteiten (VOR's, NDB's) en luchthavengegevens. Door deze elementen te leren lezen, transformeert de statische kaart in een levendig en bruikbaar mentaal model van het luchtruim, wat de basis vormt voor elke doordachte vluchtvoorbereiding en besluitvorming tijdens de vlucht.
