Understanding Airspace Designations and Codes

Het luchtruim is geen leeg canvas, maar een zorgvuldig gestructureerde en gereguleerde driedimensionale infrastructuur. Net zoals wegen zijn onderverdeeld in snelwegen, provinciale wegen en woonstraten, wordt het luchtruim opgedeeld in specifieke klassen en zones. Deze indeling is een fundamenteel systeem dat de veiligheid, ordening en efficiëntie van alle vluchten garandeert, of het nu gaat om een grote luchtverkeersleider die een trans-Atlantische vlucht begeleidt of een recreatieve piloot die een lokale sightseeingvlucht maakt.

De kern van dit systeem wordt gevormd door de luchtruimklassen (van A tot G) en een uitgebreid stelsel van luchtruimcodes (zoals CTR, TMA, of Danger Area). Elke klasse en code definieert nauwkeurig de regels voor vliegzichtomstandigheden (VFR of IFR), de vereiste communicatie met de luchtverkeersleiding, en de toegankelijkheid voor verschillende soorten luchtvaartuigen. Het begrijpen van deze ontwerpen is niet slechts academisch; het is een praktische noodzaak voor elke vlieger om een vlucht veilig te kunnen plannen en uitvoeren.

Dit artikel biedt een gestructureerd overzicht van dit complexe maar essentiële kader. We zullen de logica achter de internationale luchtruimindeling (ICAO) onderzoeken, de specifieke kenmerken van elke klasse ontleden, en de betekenis decoderen van de veelvoorkomende luchtruimcodes die op navigatiekaarten worden aangetroffen. Door dit systeem te doorzien, wordt de ogenschijnlijke chaos van het luchtruim een voorspelbaar en beheersbaar netwerk van routes en zones.

Begrijpen van Luchtruimclassificaties en Codes

Het luchtruim is niet één open gebied, maar is zorgvuldig gestructureerd in verschillende klassen en zones. Dit systeem, beheerd volgens internationale (ICAO) en nationale regelgeving, heeft als primair doel de veiligheid en efficiëntie van het luchtverkeer te waarborgen. De classificatie bepaalt welke regels er gelden, wie het controleert en welke eisen er aan vliegtuig en piloot worden gesteld.

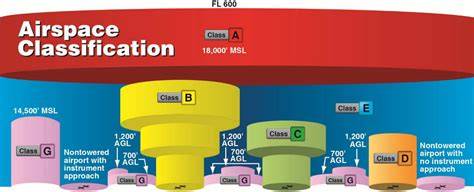

Het luchtruim is verdeeld in klassen, aangeduid met een enkele letter van A tot G. Klasse A is het meest restrictief, waar alleen Instrument Flight Rules (IFR)-vluchten zijn toegestaan onder volledige luchtverkeersleiding. Klasse G daarentegen is ongereguleerd 'open' luchtruim, waar verkeer voornamelijk op zicht mag vliegen (VFR). De overgang van gecontroleerd naar ongecontroleerd luchtruim wordt gekenmerkt door duidelijke verticale en horizontale grenzen, vaak weergegeven op luchtvaartkaarten.

Naast de letterclassificaties zijn er specifieke luchtruimcodes met eigen regels. De belangrijkste zijn:

CTR (Control Zone): Een gecontroleerde zone rond een luchthaven, meestal tot een bepaalde hoogte. Alle vluchten hebben hier toestemming van de verkeerstoren nodig.

TMA (Terminal Control Area): Een groter controlegebied rond drukke luchthavens, bedoeld voor het afwikkelen van aankomend en vertrekkend verkeer op grotere hoogten.

AWY (Airway): De snelwegen in de lucht. Dit zijn vastgestelde corridors voor IFR-verkeer tussen navigatiehulpmiddelen, beheerd door de gebiedsverkeersleiding.

Danger-, Restricted- en Prohibited Areas: Gebieden met tijdelijke of permanente beperkingen vanwege militaire activiteiten, oefeningen, of veiligheidsredenen. De codes (bijv. ED-R) en actuele status zijn voor elke vlucht essentieel om te controleren.

Voor de praktische uitvoering van een vlucht is het decoderen van NOTAMs en het lezen van luchtvaartkaarten cruciaal. Een symbool als "CTR" op de kaart of een NOTAM die een "Danger Area active" meldt, bevat directe operationele instructies. Het correct interpreteren van deze informatie voorkomt conflicten en zorgt voor een veilige en legale vluchtuitvoering binnen het complexe, maar logische netwerk van het luchtruim.

Vliegen met een drone: Welke luchtruimcodes zijn belangrijk en waar vind je ze?

Voor veilige dronevluchten is begrip van luchtruimcodes essentieel. Deze codes, vaak aangeduid met letters en cijfers, geven de klasse en beperkingen van een luchtruimzone aan. De belangrijkste codes voor dronepiloten in Nederland zijn CTR, CTAZ, D, G en GLD.

Een CTR (Control Zone) is het gecontroleerde luchtruim rond een luchthaven. Vliegen met een drone is hier meestal verboden zonder expliciete toestemming. Een CTAZ (Control Area) is een groter gecontroleerd luchtruimgebied, vaak op grotere hoogte, en is eveneens verboden terrein voor drones tenzij anders geregeld.

De letter D (Danger Area) markeert een gevarenzone, bijvoorbeeld voor militair oefenterrein of schietgebied. Vliegen is hier niet altijd verboden, maar uiterst riskant. Je moet actief controleren of de zone 'heet' (actief) is voordat je mag opstijgen.

Gelukkig is het grootste deel van Nederland G-luchtruim (Uncontrolled Airspace). Hier gelden de standaard dronevliegregels. Binnen dit G-luchtruim vind je specifieke drone zones: GLD (Gecontroleerd Dronegebied). Dit zijn zones waar je onder bepaalde voorwaarden (bijv. met een vergunning) mag vliegen, of waar net extra beperkingen gelden. Altijd checken!

Je vindt deze codes op de officiële luchtvaartkaarten. De primaire bron voor dronepiloten is de Dronekaart van het Luchtverkeersleiding Nederland (LVNL). Deze interactieve kaart toont real-time alle restricties, inclusief CTR's, Danger zones en GLD-gebieden. Daarnaast zijn apps zoals OpenSky en DroneRadar onmisbare tools die deze gegevens vertalen naar een gebruiksvriendelijk overzicht voor je vluchtplanning.

Controleer altijd vóór elke vlucht de actuele status op de Dronekaart. Luchtruimindelingen kunnen tijdelijk veranderen door bijvoorbeeld evenementen of militaire oefeningen, weergegeven als Temporary Reserved Areas (TRA) of Temporary Danger Areas (TD).

VFR-vlucht voorbereiden: Hoe lees je een kaart met luchtruimzones en bijbehorende letters?

Een VFR-vlucht begint met een grondige voorbereiding, waarbij het correct interpreteren van luchtruimgrenzen op een kaart cruciaal is voor veiligheid en naleving. De zones worden aangeduid met letters en specifieke lijnsoorten, die samen de regels voor toegang en vliegvoorwaarden definiëren.

De fundamentele classificaties zijn gevisualiseerd met gestippelde en doorgetrokken lijnen. Een gestippelde blauwe lijn geeft een Class D zone aan, vaak rond een verkeersvliegveld. Binnen dit luchtruim is een tweerichtingsradio-contact en een klaring (clearance) van de toren verplicht voor VFR-verkeer.

Een doorgetrokken blauwe lijn markeert een Class C zone. Dit is strenger luchtruim, meestal rond grote luchthavens. VFR-toegang vereist niet alleen een vooraf verkregen klaring, maar ook een transponder met Mode C en continu tweerichtingsradio-contact. Het is essentieel om de verticale grenzen op de kaart te controleren.

Een belangrijke beperking wordt aangegeven door een gestippelde magentakleurige lijn: dit is een Class G CTR (Control Zone). VFR-verkeer mag hier alleen vliegen met toestemming van de luchtverkeersleiding. De magentakleurige ringen op de kaart geven daarnaast militaire gebieden (MATZ) of andere bijzondere zones aan, waar extra aandacht vereist is.

Gebieden omgeven door een doorgetrokken magentalijn zijn Class A luchtruim, waar VFR-vluchten absoluut verboden zijn. Dit beslaat vaak hogere niveaus boven druk luchtruim. Een doorgetrokken zwarte lijn met schaduwering duidt op een gevaarsgebied (Danger Area), waar activiteiten plaatsvinden die gevaarlijk kunnen zijn voor vliegtuigen. VFR-vlucht is toegestaan, maar wordt afgeraden.

Naast de lijnen zijn de bijbehorende lettercodes en hoogtegegevens op de kaart van vitaal belang. Een aanduiding als "C 55" naast een zone betekent Class C luchtruim met een bovengrens van Flight Level 055 (5500 voet). De ondergrens, bijvoorbeeld "SFC" (oppervlak) of "GND", staat erbij vermeld. Altijd beide controleren.

Een praktische voorbereiding begint met het overtrekken van je geplande route en het systematisch noteren van alle zones die je kruist. Noteer per zone: de klasse, de onder- en bovengrens, de vereiste frequentie en eventuele bijzondere procedures. Raadpleeg altijd de laatste editie van de AIP (Aeronautical Information Publication) of een actuele luchtvaartgids voor de meest recente details en NOTAMs die van invloed kunnen zijn op het luchtruim.
