Understanding Airspace Vertical Navigation

Verticale navigatie, ofwel VNAV, vormt de onzichtbare derde dimensie in de luchtvaart. Waar horizontale routes op kaarten zijn uitgezet, bepaalt VNAV de essentiële klim- en daalprofielen van een vlucht. Het is een kritisch systeem dat de overgang beheert tussen het drukke luchtruim nabij luchthavens en de geordende routes op kruishoogte. Een grondig begrip hiervan is fundamenteel voor veilige en efficiënte vluchtuitvoering.

In de kern gaat verticale navigatie over energiemanagement: de kinetische energie van snelheid en de potentiële energie van hoogte. Piloten en vluchtplanningssystemen moeten deze twee vormen continu afwegen tegen operationele beperkingen, zoals vliegtuigprestaties, weersomstandigheden en het complexe gelaagde luchtruimsysteem. Elke fase van de vlucht – klim, cruise, afdaling en nadering – vereist een specifiek en voorspelbaar verticaal traject.

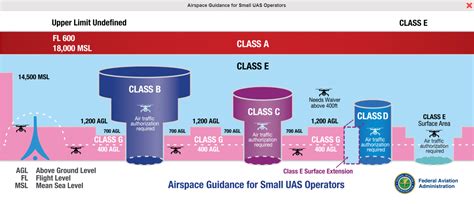

Deze trajecten zijn niet willekeurig. Ze worden strikt gedicteerd door luchtruimclassificaties, ATC-procedures en gepubliceerde Standard Instrument Departures (SID's) en Standard Terminal Arrival Routes (STAR's). Het luchtruim is verticaal opgedeeld in lagen en zones, elk met eigen toegangseisen, communicatieverplichtingen en vliegregels. Een succesvolle verticale navigatie betekent naadloos door deze lagen navigeren, met inachtneming van alle gespecificeerde hoogtebeperkingen en snelheidsgrenzen.

Dit artikel duikt in de principes, systemen en procedures die ten grondslag liggen aan verticale navigatie. Het onderzoekt hoe moderne Flight Management Systems (FMS) verticale paden berekenen, de rol van drukstandaardisatie (QNH, QFE, Standaarddruk), en de cruciale menselijke factoren bij het monitoren en uitvoeren van het verticale vluchtplan. Meesterschap over dit onderwerp is wat een simpele verplaatsing van punt A naar punt B transformeert tot een precieze en beheerste wetenschap van de derde dimensie.

Vlieghoogten en Vliegniveaus: Het Lezen van een Verticale Navigatiekaart

Een verticale navigatiekaart (VNAV of Vertical Navigation Chart) is een essentieel instrument voor vluchtplanning en -uitvoering. In tegenstelling tot een horizontale routekaart, toont deze de hoogtedimensie van een luchtroute, procedures of luchtruimstructuur. Correcte interpretatie ervan vereist een fundamenteel begrip van het onderscheid tussen vlieghoogten en vliegniveaus.

Vlieghoogten (altitudes) worden gemeten ten opzichte van gemiddeld zeeniveau (Mean Sea Level, MSL) en zijn cruciaal tijdens het opstijgen, naderen en landen. Op een VNAV-kaart worden hoogten vaak weergegeven in voeten, bijvoorbeeld "3000 ft MSL". Vliegniveaus (flight levels, FL) daarentegen worden gebruikt boven de overgangshoogte en zijn gebaseerd op een standaard drukinstelling (QNE, 1013.25 hPa). Een vliegniveau van FL 100 komt overeen met een drukhoogte van 10.000 voet.

De kaart gebruikt duidelijke grafische conventies. Horizontale lijnen representeren specifieke hoogten of vliegniveaus. Verticale profielen tonen het geplande stijgen (climb) en dalen (descent), vaak met hellingspercentages of verticale snelheden (bijv. 1000 ft/min). Belangrijke overgangspunten, zoals de Transition Altitude (waar je van hoogte overgaat op vliegniveau) en de Transition Level (waar je van vliegniveau overgaat op hoogte), zijn prominent gemarkeerd.

Verplichte hoogterapportagepunten (mandatory altitude reporting points) worden aangeduid met symbolen en exacte waarden, zoals "AT 5000 FT" of "AT OF ABOVE FL 080". Gebieden met verticale beperkingen, zoals een gecorrigeerd minimumniveausysteem (MOCA, MEA) of maximale toegestane hoogten, worden gearceerd of voorzien van duidelijke labels. Ook obstakels en hun hoogte ten opzichte van het terrein (AGL) en zeeniveau (MSL) zijn ingetekend.

Het lezen van een VNAV-kaart is een dynamisch proces. De piloot moet het verticale profiel van de vlucht continu relateren aan de actuele drukinstellingen (QNH, QFE) en luchtruimclassificaties. Een correct begrip van deze kaart voorkomt verticale conflictsituaties, zorgt voor optimale performantie en is onmisbaar voor een veilige en efficiënte vluchtuitvoering binnen de gestructureerde luchtruimlagen.

Transitiehoogten en Transitieniveaus: Praktische Toepassing tijdens Klimmen en Dalen

Het correct toepassen van de transitiehoogte (Transition Altitude - TA) en het transitieniveau (Transition Level - TL) is een fundamentele vaardigheid in de verticale navigatie. Deze concepten markeren het cruciale omschakelpunt tussen vliegen op drukhoogte (QNH) ten opzichte van zeeniveau en vliegen op vluchtniveau (Flight Level - FL) ten opzichte van de standaarddruk (QNE 1013.2 hPa).

Tijdens het klimmen is de procedure eenduidig. De piloot vliegt op de lokale QNH-instelling totdat de transitiehoogte (TA) wordt bereikt. Op exact dat moment wordt de altimeter onmiddellijk ingesteld op de standaarddruk 1013.2 hPa. De aangegeven hoogte wordt nu een vluchtniveau. Een klim van bijvoorbeeld 4000 voet naar FL 80 wordt uitgevoerd als "klim naar en door 4000 voet op QNH, daarna klim naar FL 80". De verticale scheiding met ander verkeer wordt vanaf de TA gewaarborgd door toegewezen vluchtniveaus.

Het dalen vereist meer voorbereiding en anticipatie. De luchtverkeersleiding geeft het transitieniveau (TL) en de actuele QNH van het landingsvliegveld tijdig door. De piloot berekent vervolgens de transitiehoogte door de gegeven QNH toe te passen. Het vliegtuig daalt op standaarddruk (1013.2 hPa) tot het toegewezen transitieniveau. Direct na het passeren van het transitieniveau wordt de altimeter ingesteld op de lokale QNH. De aangegeven hoogte verandert nu van een vluchtniveau terug naar een hoogte ten opzichte van zeeniveau. Een daling van FL 70 naar 3000 voet wordt uitgevoerd als "daal naar en door FL 70, zet QNH in bij het passeren van TL 70, daal vervolgens naar 3000 voet".

De verticale afstand tussen de transitiehoogte en het transitieniveau vormt de transitielaag (Transition Layer). Deze laag varieert in dikte afhankelijk van de heersende luchtdruk. Bij lage druk (bijvoorbeeld lage QNH) ligt de transitiehoogte lager, terwijl het transitieniveau vaststaat, waardoor de transitielaag dikker wordt. Het is een kritieke zone waar geen level flight is toegestaan om conflicten tussen vliegtuigen op QNH en op standaarddruk te voorkomen.

Een praktische fout is het te laat omschakelen van de altimeter tijdens de daling, wat leidt tot een incorrecte hoogte-indicatie en gevaarlijke situaties in terminale gebieden. Discipline in cockpitprocedures, tijdige briefing en nauwkeurige instrumentinstellingen zijn essentieel voor een veilige overgang tussen de twee drukreferentiesystemen.
