Understanding Avionics Display Failures

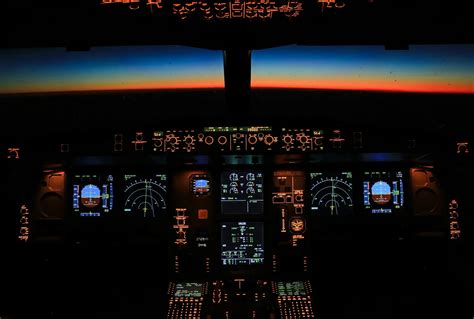

In de moderne cockpit zijn elektronische displays de primaire interface tussen de vlieger en het vliegtuig. Deze schermen, gezamenlijk bekend als het Electronic Flight Instrument System (EFIS) of glas cockpit, consolideren cruciale informatie over vlucht, navigatie, motorprestaties en systeemstatus. Hun betrouwbaarheid is niet onderhandelbaar, aangezien een enkel uitvallend display een aanzienlijk deel van de situatiebewustzijn van de bemanning kan wegnemen.

Het falen van een avionisch display is echter zelden een binair ‘aan of uit’-scenario. Storingen manifesteren zich in een spectrum van symptomen: van subtiele grafische artefacten en bevroren beelden tot volledig zwarte schermen of onleesbare, vervormde data. Deze symptomen zijn de uiterlijke verschijnselen van onderliggende oorzaken, die kunnen liggen in de display-eenheid zelf, de dataprocessors, de stroomvoorziening of het complexe netwerk van databussen die alles verbinden.

Een grondig begrip van deze storingen vereist daarom een systematische benadering. Het is essentieel om het onderscheid te kunnen maken tussen een lokaal hardwaredefect, een systeembrede software- of dataprobleem, en een falen in de sensoren die de ruwe data leveren. Deze analyse vormt de basis voor effectieve troubleshooting in de lucht, nauwkeurige communicatie met grondpersoneel, en uiteindelijk voor het garanderen van de voortdurende veiligheid van de vlucht, zelfs bij gedeeltelijk systeemverlies.

Begrijpen van Avionica Displaystoringen

Avionica displays, of cockpit beeldschermen, vormen het primaire visuele interface tussen het vliegtuigsysteem en de bemanning. Een storing in deze displays is daarom een kritieke gebeurtenis die een onmiddellijke en accurate reactie vereist. Het begrijpen van de aard, oorzaken en gevolgen van dergelijke storingen is fundamenteel voor de vluchtveiligheid.

Displaystoringen manifesteren zich niet altijd als een volledig "zwart scherm". Symptomen kunnen variëren van gedeeltelijk beeldverlies, bevroren beelden, en vervormde graphics tot foutieve of springende data. Ook fenomenen zoals "sun phantom" effecten, waarbij direct zonlicht valse symbolen lijkt te creëren, vallen onder operationele displayproblemen.

De onderliggende oorzaken zijn grofweg in drie categorieën te verdelen. Ten eerste hardwarefalen: defecten in de displaymodule zelf (zoals de backlight, LCD-paneel of aanraakschermlaag), in de voeding, of in de datakabels en connectoren. Ten tweede software- of dataproblemen, waaronder fouten in de symbolgenerator, corrupte databestanden, of een fout in de verwerking van sensordata van andere systemen. Ten derde omgevingsfactoren, zoals extreme temperaturen, vocht, trillingen of elektromagnetische interferentie.

De architectuur van moderne glass cockpits biedt vaak robuuste redundantie. Meestal zijn er meerdere identieke beeldschermen (Display Units) aangesloten op meerdere symbolgeneratoren (Display Processors) via een gedigitaliseerd datanetwerk. Een storing in één component hoeft niet het verlies van alle essentiële informatie te betekenen. Piloten worden getraind in procedures voor het herconfigureren en herverdelen van data naar de resterende operationele displays.

De bemanning volgt strikte "Memory Items" en Quick Reference Handbook (QRH) procedures bij een displaystoring. Deze procedures zijn gericht op het bevestigen van het probleem, het identificeren van het aangedane systeem, het uitvoeren van een herstart (indien toegestaan), en het herverdelen van de cruciale vlucht-, navigatie- en motorinformatie naar andere schermen. Het doel is altijd om een volledig situatiebewustzijn te behouden met de beschikbare middelen.

Preventief onderhoud is essentieel en omvat periodieke inspecties, software-updates, en het reinigen van connectoren. Daarnaast is de analyse van foutmeldingen uit het Centrale OnderhoudsSysteem (CMS) cruciaal voor het voorspellen en voorkomen van toekomstige storingen. Het begrijpen van displaystoringen is dus een multidimensionale discipline, die technische kennis, soliede procedures en effectieve crew resource management combineert om de veiligheid te waarborgen.

Veelvoorkomende Foutmeldingen en hun Directe Oorzaken

DISPLAY UNIT FAIL of INVALID DATA: Deze melding duidt op een volledig uitval van het scherm of een verlies van geldige videodata. De directe oorzaak is vaak een interne fout in de Display Processing Unit (DPU) of de Graphics Generator, zoals een defecte voeding, falende geheugenmodules of oververhitting van kritieke componenten.

SYMBOL GENERATOR FAIL: Hierbij werken de basisdisplay-elementen niet meer, terwijl de achtergrondkaart mogelijk nog zichtbaar is. Dit wordt meestal direct veroorzaakt door een softwarefout in de symbolengenerator of een fysiek defect in de specifieke verwerkingskaart die deze taak uitvoert binnen de avionics computer.

RASTER FAIL of NO VIDEO: Het scherm blijft zwart of toont geen raster. Dit wijst rechtstreeks op een falen in de analoge videosignaalgeneratie of de eindversterkingsfase. Defecte condensatoren, een falende high-voltage transformator in oudere CRT-displays, of een defecte backlight-inverter in LCD-schermen zijn typische directe oorzaken.

INVALID NAV DATA of POSITION DISAGREE: Deze waarschuwingen geven niet direct een displaydefect aan, maar een fout in de invoerdata. De directe oorzaak ligt bij de sensorsystemen, zoals een tijdelijke uitval van een GPS-ontvanger, inconsistentie tussen twee Inertial Reference Systems (IRS), of een fout in de databus (bijv. ARINC 429) die de navigatiegegevens transporteert.

BIT FAILURE of BUILT-IN TEST FAIL: Dit is een expliciete melding van de interne zelfdiagnose (BITE). Het identificeert direct een specifiek falend hardware-subcomponent, zoals een bepaalde I/O-kaart, een data-concentratiemodule, of een signaalprocessor die niet meer reageert op testcommando's.

DISPLAY FROZEN: Het beeld reageert niet meer op piloteninput of veranderende vluchtdata. De meest voorkomende directe oorzaak is een vastgelopen softwareproces of een "hangende" applicatie in het besturingssysteem van de displaycomputer. Een secundaire oorzaak kan een onderbreking in de databusstroom zijn die de refresh van het beeld blokkeert.

DIMMED DISPLAY of LOW LUMINOSITY: Een extreem zwak beeld is direct toe te schrijven aan het falen van de verlichting. Bij LCD-schermen betekent dit vaak het uitvallen van de LED-backlight array of de stuurcircuits daarvoor. Bij oudere displays kan het de falende cathode of hoogspanning bij een CRT zijn.

INTERMITTENT DISPLAY or FLICKERING: Kortstondige uitval of flikkering wordt meestal direct veroorzaakt door losse of geoxideerde elektrische connectoren, gebroken soldeerverbindingen op printplaten (koude soldeernaden), of een instabiele stroomtoevoer naar de displayeenheid.

Stappen voor Piloten bij een Gedeeltelijk Beeldverlies

Gedeeltelijk beeldverlies op een primair vlieginformatiescherm (PFD) of navigatiedisplay (ND) is een kritieke situatie die onmiddellijke en gestructureerde actie vereist. De volgende stappen vormen een systematische aanpak.

Identificeer en bevestig eerst de storing. Bepaal welk specifiek display is aangetast en welke informatie ontbreekt of corrupt is. Verifieer of het een geïsoleerd probleem van één scherm is door de informatie op het andere primaire display en eventuele backup-instrumenten te controleren. Roep de "Display Degraded" of een soortgelijk geheugensteuntje van de Quick Reference Handbook (QRH) in gedachten.

Activeer onmiddellijk de herconfiguratieprocedure voor de displays. Dit omvat meestal het manueel overnemen van de aangetaste functies naar een operationeel scherm. Gebruik de display management knop of schakelaar (vaak aangeduid als "Reversionary Mode" of "Display Transfer") om de vitale informatie van het falende scherm, zoals attitude, luchtsnelheid, hoogte en koers, naar een intact display over te hevelen.

Verhoog uw instrument scan. Richt uw aandacht nu actief op de backup (stand-by) instrumenten: de kunstmatige horizon, luchtsnelheidsmeter, hoogtemeter en richtingaanwijzer. Deze analoge instrumenten vormen een onafhankelijk, vaak volledig mechanisch, back-upsysteem. Zorg ervoor dat de flight mode annunciators (FMA) op het werkende scherm correct worden geïnterpreteerd.

Pas de cockpitwerkverdeling (crew resource management) aan. De piloot die niet vliegt (PM) moet de QRH raadplegen voor de specifieke "Display Degraded" of "Display Failure" checklist. De vliegende piloot (PF) moet zich concentreren op het vliegen van het vliegtuig met behulp van de beschikbare backup-instrumenten. Informeer de andere bemanningsleden en luchtverkeersleiding over de situatie met de standaard fraseologie, bijvoorbeeld: "PAN PAN, [Roepnaam], we hebben een gedeeltelijk displayverlies, verzoek lagere workload en vectoren."

Evalueer de impact op de verdere vlucht. Bepaal of de resterende systemen toereikend zijn om de vlucht veilig voort te zetten naar de bestemming of dat een afwijking naar een alternatieve luchthaven noodzakelijk is. Overweeg factoren zoals het weer, de complexiteit van de naderingsprocedure op de bestemmingsluchthaven en de beschikbaarheid van redundante systemen.

Voer de volledige QRH-checklist voor displaystoringen nauwkeurig uit. Deze checklist kan aanvullende stappen bevatten, zoals het resetten van een specifiek display management computer (DMC) of symbol generator (SG), altijd in overeenstemming met de procedures van de luchtvaartmaatschappij en de fabrikant.

Bereid de naderings- en landingsfase voor met de beperkte displays. Stel de naderingssnelheid iets hoger in indien nodig voor een grotere marge en plan voor een handmatige landing of een landing met minimale automatisering. Vertrouw primair op de backup-instrumenten en de visuele referenties buiten het raam tijdens de finale nadering.
