Understanding Flight Instrument Display Symbology

Voor een piloot is de cockpit geen verzameling losse meters en schermen, maar een geïntegreerd informatiesysteem. De taal van dit systeem wordt gevormd door symbolen, lijnen, cijfers en bewegende elementen op de Primary Flight Display (PFD) en Navigation Display (ND). Deze symbologie is een gestandaardiseerde, visuele code die de complexe realiteit van de driedimensionale vluchtomgeving vertaalt naar een direct begrijpbaar beeld.

Een grondig begrip van deze symbolen is niet slechts een technische vereiste; het is de basis voor situational awareness en veilige besluitvorming. Elke boog, pijl, getal of veranderende kleur draagt een specifieke, vaak kritieke betekenis over attitude, snelheid, hoogte, richting of systeemstatus. Het correct interpreteren ervan stelt de bemanning in staat om het vliegtuig nauwkeurig te besturen, navigeren en te monitoren, onder alle omstandigheden, van een heldere dag tot een nadering in dichte mist.

Dit artikel biedt een gestructureerd overzicht van de essentiële symbologie op moderne glass cockpit displays. We analyseren de bouwstenen van de PFD: het kunstmatige horizonvlak, de luchtsnelheids- en hoogtescales, en het richtingsindicator. Vervolgens onderzoeken we de dynamische kaart- en radarsymbolen op de ND. Door deze elementen te ontleden, wordt de logica van de display zichtbaar en transformeert de schijnbaar complexe interface tot een helder en betrouwbaar vluchtinstrument.

Begrijpen van Symbologie op Vluchtinstrumenten

De moderne vliegtuigcockpit, met name die voorzien van een Primary Flight Display (PFD) en een Navigation Display (ND), communiceert via een gestandaardiseerde visuele taal. Het correct interpreteren van deze symbolen is fundamenteel voor situationeel bewustzijn en veilige operaties. Deze symbologie is niet willekeurig; elk element heeft een specifieke betekenis en gedrag.

Centraal op de PFD staat het kunstmatige horizon symbool. Deze vaste referentielijn scheidt visueel de hemel (meestal blauw) van de aarde (meestal bruin). De vlieghoekindicatoren, vaak "vleugeltjes" of een driehoek, tonen de rol- en pitchhoek van het vliegtuig ten opzichte van de echte horizon. Een rompreferentielijn met schaalstreepjes geeft de pitchhoek in graden nauwkeurig aan.

Snelheids- en hoogteinformatie worden weergegeven in tapevorm aan weerszijden. De luchtsnelheidtape toont de huidige snelheid, maar benadrukt ook kritieke snelheden zoals V₁, V_R, V₂ en de v-manoeuvre snelheid. De hoogtetape toont de barometrische hoogte, met een prominent zichtbaar wijzertje dat de ingestelde referentiedruk (QNH of QFE) aangeeft. De verticale snelheidsindicator toont klim- of daalsnelheid, vaak met een pijl of trendvector die de onmiddellijke toekomstige hoogte voorspelt.

Navigatie wordt gedomineerd door het course deviation indicator (CDI) symbool. Deze diamant of pijl beweegt over een schaal om afwijking van de gekozen route, localizer of glideslope aan te geven. Het flight path vector (FPV) of "flight path marker" symbool, een cirkel met twee streepjes, toont de werkelijke vliegrichting van het vliegtuig door de lucht, onafhankelijk van de neusstand. Het flight path angle (FPA) symbool geeft de hoek van dit pad aan.

De heading indicator onderaan de PFD toont de actuele koers. Belangrijk is het track symbol (vaak een gele pijl of dubbele lijn), dat de daadwerkelijke grondtrack weergeeft, welke door wind kan afwijken van de heading. Op de ND zijn waypoints, navaids en airports herkenbaar aan unieke pictogrammen. Gebieden met weer, zoals van de weather radar, worden getoond in een kleurgradatie van groen (licht) via geel en rood (zwaar) naar magenta (extreem).

Tot slot waarschuwen berichtenvakken en kleurcoderingen de bemanning. Rood duidt op directe aandacht of een onveilige toestand, geel op waarschuwing of bewaking, en groen op een normale, geëngageerde modus. Het beheersen van deze symbolische taal stelt piloten in staat om snel en accuraat de toestand, positie en toekomstig pad van het vliegtuig te beoordelen, wat essentieel is in elke fase van de vlucht.

Het Ontcijferen van de Kunstmatige Horizon en Basis Vluchtgegevens

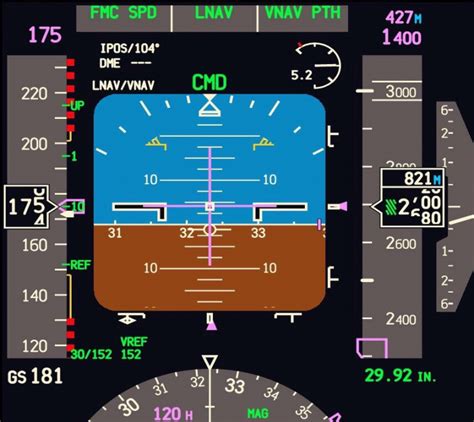

De kunstmatige horizon, of attitude indicator, vormt het visuele hart van het primaire vluchtscherm (PFD). Haar symboolstructuur geeft een onmiddellijk en intuïtief beeld van de vliegtuigattitude ten opzichte van de werkelijke horizon, een cruciale referentie vooral wanneer de zichtbare horizon verdwijnt.

Het centrale symbool is de vliegtuigreferentie, vaak weergegeven als een gestileerde vleugel of een vast "W"-vormig icoon. Dit symbool blijft altijd gecentreerd op het scherm en vertegenwoordigt het eigen vliegtuig. De achtergrond toont een blauwe (hemel) en bruine of zwarte (aarde) helft, gescheiden door een fijne lijn die de kunstmatige horizon voorstelt. Wanneer de vleugelreferentie boven deze lijn staat, klimt het vliegtuig; staat hij eronder, dan daalt het.

De hoekmarkeringen op de kunstmatige horizon zijn essentieel. Fijne streepjes geven hellingshoeken aan, vaak bij 10°, 20°, 30°, 45° en 60°. Een 30° helling wordt getoond door de vleugeltip uit te lijnen met het corresponderende streepje. Voor de neusstand (pitch) tonen parallelle lijnen boven en onder de horizonlijn stijg- en daalhoeken, doorgaans in stappen van 5° en 10°.

Rondom de kunstmatige horizon zijn de essentiële vluchtgegevens geïntegreerd. Direct boven en onder bevindt zich de luchtsnelheidsindicator (ASI) en hoogtemeter. De ASI toont de snelheid ten opzichte van de lucht (IAS) met een bewegende band of wijzer, compleet met markeringen voor cruciale snelheden zoals V_s en V_no. De hoogtemeter toont de barometrische hoogte, vaak met een digitaal venster en een wijzer voor fijne aflezing.

Onder de kunstmatige horizon bevindt zich de koersindicator, of heading indicator. Deze toont de actuele koers van het vliegtuig in graden (bijv. 360 voor noord). Het symbool is een roterende kaart of bewegende band met duidelijke markeringen voor elke 30° (bijv. 030, 060) en getallen voor elke 10° of 15°.

Een klein driehoekig symbool boven de koersindicator, de slip-skid indicator, toont de coördinatie van de bocht. Het moet gecentreerd blijven onder de vliegtuigreferentie tijdens een gecoördineerde bocht. Daarnaast is de draai- en slipindicator (turn rate indicator) geïntegreerd, vaak als een gebogen pijl of een bewegend symbool dat de draaisnelheid aangeeft, standaard voor een standaardbocht van 3° per seconde.

De kracht van dit ontwerp ligt in de consolidatie: de piloot kan met één blik attitude, snelheid, hoogte, koers en bochtcoördinatie beoordelen. Deze symbologie, gestandaardiseerd volgens normen zoals die van de FAA en EASA, zorgt voor een direct begrip van de vluchtsituatie, de fundamentele eerste stap in elke beslissing in de cockpit.

Navigatie- en Snelheidsinformatie op Moderne Schermen Lezen

Moderne Primary Flight Displays (PFD's) integreren cruciale navigatie- en snelheidsdata in een helder, geconsolideerd overzicht. De kern van de snelheidsinformatie is de Luchtsnelheidsindicator (ASI) of Speed Tape. Deze verticale band toont de actuele snelheid (IAS) in knopen, met digitale waarden en een bewegende schaal. Belangrijke referenties zijn direct gemarkeerd: V₁, V_R, V₂ voor vertrek, en V_REF voor landing. Het huidige snelheidsdoel, zoals Managed Speed of Selected Speed, wordt prominent weergegeven, vaak in magenta.

Navigatie-informatie concentreert zich rond de Kunstmatige Horizon. Het Flight Mode Annunciator (FMA) bovenaan het scherm is essentieel. Het toont de actieve modi voor laterale en verticale geleiding, bijvoorbeeld HDG (koers), NAV (voor VOR/RNAV-paden), of APPR (naderingsmodus). De geselecteerde koers of track wordt getoond in een roze of cyan vak op de horizon.

De Heading Indicator onderaan transformeert van een ronde kompas naar een horizontale band. De actuele koers staat gecentreerd, met de geselecteerde koers (in de Heading Bug) erboven. Tijdens een naderingsprocedure verschijnt de Localizer en Glideslope informatie als precisie-indicatoren op de horizon. De afwijking van het gekozen laterale pad (bijv. een RNAV-track) wordt getoond via een Course Deviation Indicator (CDI).

Snelheids- en navigatiedata zijn dynamisch gekoppeld. Bij het naderen van een snelheidsdoel of hoogtepunt in het vluchtplan, geven de displays proactieve cues. De Next Waypoint, afstand en benodigde tijd worden typisch rond de navigatie-informatie getoond. Het correct interpreteren van deze symbologie vereist begrip van de modus en de doelwaarden: of het systeem nu automatisch wordt aangestuurd (Managed) of handmatig is ingesteld door de piloot (Selected).
