Understanding Flight Instrument System Dependencies

De moderne vliegtuigcockpit is een symfonie van informatie, waar analoge wijzers en digitale schermen samenkomen om de bemanning een nauwkeurig beeld van de vlucht te geven. Deze instrumenten vormen echter geen verzameling onafhankelijke eenheden; zij zijn de zichtbare uiteinden van een complex, onderling verbonden en sterk geïntegreerd netwerk. Het begrijpen van deze systeemafhankelijkheden is niet louter een technische oefening, maar een fundamentele vereiste voor veilige vluchtuitvoering en effectieve probleemoplossing in de lucht.

De afhankelijkheden zijn geworteld in drie primaire bronnen van data: het pitot-statisch systeem, het inertiale referentiesysteem en het magnetische kompassysteem. Een storing in een van deze bronnen heeft vaak een cascade-effect op meerdere instrumenten tegelijk. Een verstopping van de pitotbuis bijvoorbeeld, berooft niet alleen de snelheidsmeter van zijn essentiële data, maar ondermijnt ook de betrouwbaarheid van de hoogtemeter en de verticale snelheidsindicator.

Deze interconnectie wordt nog kritischer in glascockpits, waar geïntegreerde schermen (Primary Flight Displays en Navigation Displays) informatie uit vrijwel alle subsystemen samenvoegen. Een enkele foutieve sensor of een verlies van een bepaalde databus kan hier leiden tot het verdwijnen of onbetrouwbaar worden van meerdere cruciale indicaties op hetzelfde scherm. Daarom vereist een grondige systeemkennis dat een piloot verder kijkt dan het falende instrument zelf, naar de gemeenschappelijke bron of het verwerkingspad dat is aangetast.

Uiteindelijk gaat deze kennis verder dan het diagnosticeren van storingen. Het vormt de basis voor een robuust kruiscontroleproces, waarbij informatie van onafhankelijke systemen wordt vergeleken om de integriteit van de vluchtdata te valideren. Het begrijpen hoe instrumenten van elkaar afhangen, stelt de vlieger in staat om een coherent mentaal model van de vluchtsituatie te behouden, zelfs wanneer individuele elementen van dat model in twijfel worden getrokken.

Begrijpen van Vluchtinstrument Systeemafhankelijkheden

De moderne vliegtuigcockpit is een geïntegreerd netwerk waarin instrumenten zelden volledig onafhankelijk opereren. Het begrijpen van hun systeemafhankelijkheden is cruciaal voor een veilige vluchtuitvoering, vooral tijdens systeemuitval of onverwachte gebeurtenissen. Deze afhankelijkheden zijn grofweg in te delen naar de bronnen waarop instrumenten vertrouwen: pitot-statisch systeem, gyroscopische systemen en elektronische databussen.

De pitot-statische systemen vormen de ruggengraat voor snelheids- en hoogtemetingen. De snelheidsmeter (ASI), hoogtemeter en verticale snelheidsindicator (VSI) zijn allen direct afhankelijk van correcte luchtdrukmetingen. Een verstopping van de pitotbuis of statische poorten beïnvloedt daarom onmiddellijk deze drie cruciale instrumenten tegelijk. Piloten moeten deze correlatie herkennen om een coherent beeld te vormen en over te schakelen op alternatieve bronnen.

Gyroscopische instrumenten – de kunstmatige horizon, de koersgyro en de draai- en kantelindicator – vertrouwen op mechanische of elektronische stabilisatie. Traditionele vacuüm- of elektrisch aangedreven gyro's hebben elk hun eigen stroombron. Het uitvallen van het vacuümsysteem schakelt de kunstmatige horizon en de koersgyro mogelijk uit, terwijl de elektrisch aangedreven draai- en kantelindicator operationeel blijft. Deze asymmetrische uitval benadrukt het belang van het kennen van de stroomverdeling in het specifieke vliegtuigtype.

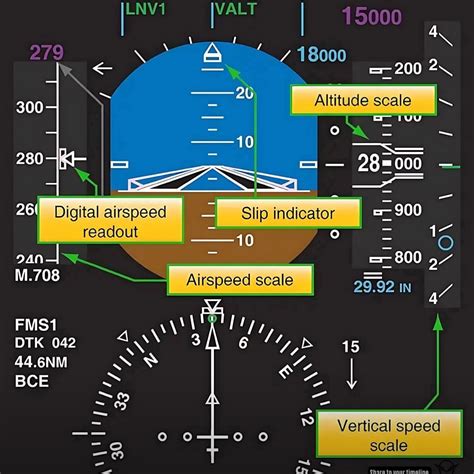

In glass cockpit-displays bereiken de afhankelijkheden een hoger niveau van complexiteit. Primaire vluchtdisplays (PFD) en multifunctionele displays (MFD) zijn eindpunten die gegevens ontvangen van geïntegreerde sensoren en computers, zoals de Air Data Computer (ADC) en Attitude and Heading Reference Systems (AHRS). Een enkel sensorfout of het falen van een centrale rekenmodule kan meerdere ogenschijnlijk gescheiden indicaties op het scherm beïnvloeden. Redundantie wordt hier geboden door onafhankelijke databussen (bijv. ARINC 429) en gescheiden stroomvoorzieningen.

De magnetische kompas is een fundamenteel, niet-afhankelijk back-upinstrument voor koers. Het vereist geen elektriciteit, pitot-statisch systeem of gyroscopen. Echter, zijn afhankelijkheid van het aardmagnetisch veld maakt het gevoelig voor storingen door metalen objecten en elektrische systemen in het vliegtuig zelf, wat zijn nauwkeurigheid tijdens manoeuvres kan beperken.

Een grondige systeemkennis stelt de piloot in staat om instrumentvergelijkingen uit te voeren en anomalieën snel te isoleren. Door de onderlinge verbindingen te begrijpen, kan een inconsistente indicatie bij één instrument leiden tot het verifiëren van andere instrumenten binnen hetzelfde afhankelijkheidsnetwerk. Deze mentale systeemkaart is de laatste verdedigingslinie tegen misleidende informatie en is essentieel voor een effectieve overgang naar basisfly-by-instrumenten bij het uitvallen van geavanceerde systemen.

Hoe Pitot-statische instrumenten falen bij ijsvorming en verstopte poorten

Het pitot-statisch systeem is de primaire bron van luchtsnelheids-, hoogte- en verticale snelheidsinformatie voor de piloot. De nauwkeurigheid ervan is volledig afhankelijk van onbelemmerde luchtstroom door de pitotbuis en de statische poorten. IJsafzetting vormt hier een kritiek gevaar, omdat het deze openingen kan blokkeren en specifieke, gevaarlijke fouten in de instrumenten veroorzaakt.

Een verstopte pitotbuis terwijl de statische poorten open blijven, is een bijzonder misleidende toestand. Het instrument ontvangt geen totale drukdruk (Pt) meer, maar alleen de statische druk (Ps) in de leiding. De luchtsnelheidsindicator (ASI) interpreteert dit als een situatie waar Pt gelijk is aan Ps. Dit resulteert in een geleidelijke afname van de aangegeven snelheid naar nul naarmate het vliegtuig klimt en de omgevingsdruk daalt. De piloot riskeert een overtrek door ten onrechte te denken dat de snelheid afneemt.

Een verstopte statische poort (of -systeem) is eveneens gevaarlijk. Hier wordt de statische druk in het gesloten systeem "gevangen" op het drukniveau van het moment van blokkering. Bij het klimmen blijft de druk in het instrument hoger dan de werkelijke omgevingsdruk. Hierdoor geeft de hoogtemeter een lagere hoogte aan dan de werkelijke hoogte, de ASI toont een hogere snelheid dan de werkelijke snelheid, en de variometer blijft rond nul staan. Bij dalen is het omgekeerde effect zichtbaar, wat tot ruimteverlies kan leiden.

De meest kritieke situatie doet zich voor wanneer ijs de pitotbuis blokkeert en het vliegtuig is uitgerust met een gecombineerde verwarmde pitotbuis die ook de statische poorten omvat. Als ijs beide systemen afsluit maar later van de pitotbuis afbreekt, kan een gevaarlijk drukverschil ontstaan. De ASI kan dan onrealistisch hoge snelheden gaan aangeven, bekend als het "Mach-nek"-effect, wat tot een gevaarlijke duik kan verleiden.

Preventie en correctie zijn essentieel. Het gebruik van pitotverwarming bij zichtbaar vocht en temperaturen onder het vriespunt is een standaardprocedure. Begrip van de foutpatronen is cruciaal: bij een verdachte ASI moet de piloot onmiddellijk overschakelen op alternatieve instrumenten (stand-by systeem, aanvalshoek, stuwkrachtinstellingen) en de gekende instrumenten voor vluchthouding vertrouwen. Het openen van het alternatieve statische ventiel herstelt een meer realistische statische druk bij verstopte hoofdpoorten, zij het met een kleine, gekalibreerde afwijking.

Navigatiesystemen herkennen die wegvallen bij stroomuitval of verlies van GPS-signaal

Een piloot moet onmiddellijk kunnen bepalen welke navigatie-informatie nog betrouwbaar is bij een systeemstoring. Systemen die afhankelijk zijn van elektrische stroom of een extern signaal vallen weg, terwijl volledig autonome systemen operationeel blijven.

De primaire afhankelijkheid van GPS (Global Positioning System) is het satellietsignaal. Bij verlies hiervan, door obstructie, storing of opzettelijke verstoring, vallen alle apparaten die hierop vertrouwen uit. Dit omvat de beweeglijke kaart op het Primary Flight Display (PFD) of Multifunction Display (MFD), de GPS-positie-aanduiding en waypoint-navigatie op basis van satellietdata. Moderne glass cockpit-systemen zullen dit duidelijk aangeven met waarschuwingen zoals "GPS LOST" of "GPS NAV LOST".

Elektrisch aangedreven systemen zijn eveneens kwetsbaar. Het Radio Magnetic Indicator (RMI), dat zijn heading-informatie van een elektrisch kompas (bijvoorbeeld een Flux Gate) ontvangt en zijn bearing-informatie van VOR/ADF-ontvangers, valt volledig uit bij stroomuitval. Ook de traditionele Horizontal Situation Indicator (HSI) is afhankelijk van elektriciteit voor zijn gyroscopische heading-element en VOR/ILS-naalden. Zonder stroom bevriest de display of verdwijnt.

In tegenstelling daarmee blijven puur mechanische en vacuüm-aangedreven systemen functioneren. Het standaard magnetisch kompas, dat werkt op het aardmagnetisch veld, is altijd beschikbaar. De traditionele Directional Gyro (DG), indien aangedreven door een vacuümsysteem of een aparte inertia-gyro, behoudt zijn heading-aanwijzing voor een beperkte tijd, maar zal zonder elektrische bijregeling gaan precesseren.

Voor grondnavigatie zijn VOR- en NDB-zenders onafhankelijk van boordstroom. Hun signalen blijven beschikbaar, maar om ze te gebruiken is een werkende ontvanger en stroom nodig. Een piloot moet daarom, na een stroomuitval, eerst terugvallen op het magnetisch kompas en de kunstmatige horizon (indien vacuüm-aangedreven) voor basishouding, en vervolgens visuele referenties en kaartnavigatie gebruiken.

De kritieke vaardigheid ligt in het direct herkennen van de "fail-to-common-mode" systemen. Wanneer zowel de HSI op het PFD als de backup HSI of RMI dezelfde foutieve of bevroren informatie tonen, wijst dit op een gedeelde stroom- of signaalbron. De overstap naar de volledig gescheiden, niet-elektrische instrumenten is dan de enige juiste actie.
