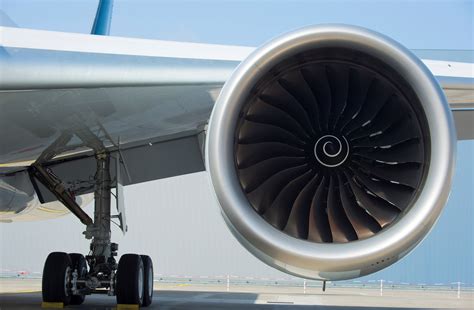

How are engines attached to plane wings?

De bevestiging van een straalmotor aan een vliegtuigvleugel is een van de meest kritieke verbindingen in de luchtvaarttechniek. Het is een complexe constructie die niet alleen het enorme gewicht van de motor moet dragen, maar ook de immense stuwkracht moet overbrengen, trillingen moet dempen en de aerodynamische integriteit van het vleugelontwerp moet behouden. Deze onopvallende, maar vitale structuur vormt de fysieke schakel tussen de krachtbron van het vliegtuig en zijn dragende oppervlakken.

In tegenstelling tot wat men zou verwachten, hangt de motor niet simpelweg aan de vleugel. Hij is bevestigd aan een speciaal ontworpen motorbevestigingsframe (engine pylon of strut). Deze pyloon is een onafhankelijke, uiterst sterke constructie van titanium en hoogwaardig staal, die zorgvuldig is geïntegreerd in de interne structuur van de vleugel. Het fungeert als een technologische brug die alle krachten geleidt en tegelijkertijd leidingen voor brandstof, hydrauliek, elektriciteit en besturingssystemen herbergt.

Het ontwerp van deze bevestiging is het resultaat van nauwgezet finite element-analyse en uitgebreide tests. Het moet extreme belastingen kunnen weerstaan: niet alleen de statische last, maar ook de dynamische krachten tijdens turbulentie, harde landingen en mogelijke incidenten zoals een fan blade-off. Bovendien is er een inherent veiligheidsprincipe: de verbinding is zo ontworpen dat bij een nooit voorziene, catastrofale overbelasting de pyloon op een gecontroleerde manier bij de vleugel loslaat, om verdere schade aan de vitale vleugelstructuur te voorkomen.
